टीबीबीज़ मध्यम वोल्टेज स्विचगियर

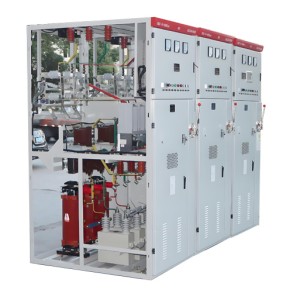

SF6 इन्सुलेटेड रिंग नेटवर्क कैबिनेट एक प्रकार के उच्च वोल्टेज विद्युत उपकरण है, जिसका व्यापक रूप से सबस्टेशन, औद्योगिक और खनन उद्यमों, रेलवे, शहरी ऊर्जा भंडारण और अन्य क्षेत्रों में उपयोग किया जाता है।यह सल्फर हेक्साफ्लोराइड (SF6) का उपयोग करता है इन्सुलेटिंग माध्यम के रूप में, जो सुरक्षा स्थिरता और उपकरणों की लोड क्षमता में सुधार के लिए SF6 की उत्कृष्ट विद्युत, थर्मल और रासायनिक स्थिरता का पूरा उपयोग कर सकता है।

SF6 इन्सुलेट रिंग नेटवर्क कैबिनेट उच्च-वोल्टेज कैबिनेट, मध्यम-वोल्टेज कैबिनेट, कम-वोल्टेज कैबिनेट, बसबार कैबिनेट, ग्राउंड चाकू कैबिनेट, सर्किट ब्रेकर कैबिनेट, उपकरण कैबिनेट, आदि से बना है,एक पूर्ण सल्फर हेक्साफ्लोराइड इन्सुलेटेड विद्युत प्रणाली का निर्माण करने के लिएइसका मॉड्यूलर डिज़ाइन आसान विधानसभा, रखरखाव और अपग्रेड की अनुमति देता है, जो बाजार पर अन्य उच्च-वोल्टेज स्विचगियर की तुलना में उच्च प्रभावशीलता, छोटे पदचिह्न और कम परिचालन लागत प्रदान करता है।

SF6 इन्सुलेट रिंग मेश कैबिनेट में निम्नलिखित विशेषताएं हैं:

1.उच्च विश्वसनीयताः उच्च तकनीक जैसे वैक्यूम बाधित और SF6 आर्क विघटन प्रभावी ढंग से आर्क और रिसाव को रोक सकता है, जिससे उपकरण की विश्वसनीयता और सुरक्षा सुनिश्चित हो सकती है।

2.उच्च संवेदनशीलता: कुछ फाइबर ऑप्टिक तापमान सेंसर और फाइबर ऑप्टिक दबाव सेंसर का उपयोग करते हैं, जिनमें उच्च संवेदनशीलता और प्रतिक्रिया गति होती है, और असामान्य उपकरणों के मामले में समय पर अलार्म जारी कर सकते हैं और स्वचालित रूप से बिजली की आपूर्ति को काट सकते हैं।

3.उच्च स्थिरता: उच्च गुणवत्ता वाले स्थिर सामग्रियों, विशेष विद्युत उपचार और संयोजन का उपयोग लंबे समय तक ऑपरेशन के दौरान उपकरणों को हमेशा उच्च स्थिरता और उत्कृष्ट प्रदर्शन संकेतक बनाए रखता है।

4.उच्च दक्षताः उच्च दक्षता बिजली प्रबंधन इकाइयों और विद्युत नियंत्रण प्रणाली का उपयोग सुरक्षित और विश्वसनीय उपकरण ऑपरेशन प्राप्त कर सकता है, जबकि बहुत सारे ऑपरेटिंग लागत और ऊर्जा खपत को बचा सकता है।

एसएफ 6 इन्सुलेट रिंग नेटवर्क कैबिनेट के विकास उच्च-वोल्टेज स्विचगियर उद्योग में एक नया चरण चिह्नित करता है, जो न केवल आधुनिक राजमार्ग, रेलवे, शहरी त्वरित पारगमन और अन्य क्षेत्रों की जरूरतों को पूरा कर सकता है, बल्कि भविष्य के शहरीकरण प्रक्रिया में भी महत्वपूर्ण भूमिका निभा सकता है, और मानव समाज की सुरक्षा और सतत विकास में सकारात्मक योगदान देता है।

उत्पाद विशेषताएं:

1)SF6-12 inflatable इन्सुलेट एसी उच्च दबाव गैस इन्सुलेट धातु संलग्न स्विचगियर कैबिनेट (अभी "उच्च दबाव inflatable कैबिनेट" के रूप में जाना जाता है) एल्यूमीनियम-जंक प्लेट स्टील प्लेट से बना है, सीएनसी लचीले प्रसंस्करण प्रणाली द्वारा संसाधित, उन्नत मल्टी-फॉलिडिंग तकनीक का उपयोग करते हुए, रिविट नट्स और उच्च शक्ति बोल्ट द्वारा जुड़ा हुआ है, उच्च सटीकता, जंग प्रतिरोध, हल्के वजन, उच्च शक्ति और मजबूत बहुमुखी प्रतिभा के साथ;

2)ऑल-मेटल विधानसभा, मॉड्यूलर विधानसभा संरचना, स्थायी चुंबक तंत्र वैक्यूम सर्किट ब्रेकर और वसंत तंत्र वैक्यूम सर्किट ब्रेकर, आदि;

3)कैबिनेट डिजाइन में कॉम्पैक्ट संरचना, आसान स्थापना और लचीले संचालन की विशेषताएं हैं;

4)कैबिनेट दरवाजा एक दबाव गेज और एक ऑपरेटिंग तंत्र के साथ सुसज्जित है, जो उपकरण की कामकाजी स्थिति को सहज रूप से प्रतिबिंबित कर सकता है;

5)पारंपरिक कैबिनेट का सुरक्षा स्तर IP30 है।

उपयोग पर्यावरण

1)ऊंचाईः 2000 मीटर से अधिक नहीं;

2)परिवेश तापमान: -10 °C ~ 40 °C;

3)सापेक्ष आर्द्रता: ≤90% (25 डिग्री सेल्सियस);

4)भूकंप की तीव्रताः 8 डिग्री से अधिक नहीं;

5)कैबिनेट इनडोर उपयोग तक सीमित है और वातावरण सूखा है;

6)कमरे में इन्सुलेशन को नुकसान पहुंचाने वाले कोई संक्षारक धातु और हानिकारक गैस नहीं होनी चाहिए;

7)स्थापना ऊर्ध्वाधर झुकावः 5 डिग्री से अधिक नहीं;

8)कोई मजबूत विद्युत चुंबकीय क्षेत्र हस्तक्षेप और हिंसक vibration नहीं।

उत्पाद आकार

नोटः कैबिनेट का आकार, रंग और सुरक्षा स्तर उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
