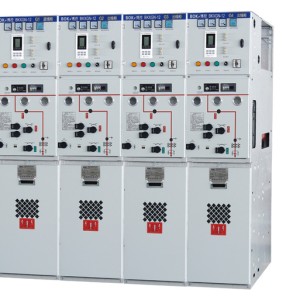

BKXGN-12-SIS3 मध्यम वोल्टेज स्विचगियर

BKXGN-12-SIS3 ठोस इन्सुलेट पूरी तरह से संलग्न मध्यम वोल्टेज स्विचगियर; समाधानों की पूरी श्रृंखला में सर्किट ब्रेकर लाइन सुरक्षा, ट्रांसफार्मर सुरक्षा, लोड नियंत्रण, फ्यूज संयोजन विद्युत उपकरणों, पीटी बिजली आपूर्ति, बस कनेक्शन उठाने, उपयोग किए गए ट्रांसफार्मर, आदि शामिल हैं,बिजली ग्रिड अपग्रेड और वितरण उपयोगकर्ताओं के लिए समाधानों की एक श्रृंखला प्रदान करना, और स्मार्ट ग्रिड की आवश्यकताओं को पूरा करने के लिए बुद्धिमान टर्मिनल बेस स्टेशन संयोजन कॉन्फ़िगर करना।उत्पाद का उपयोग बिजली प्रणाली के रिंग नेटवर्क के लिए बिजली वितरण उपकरण के रूप में किया जा सकता है, और औद्योगिक और खनन उद्यमों के शहरी निर्माण के लिए बिजली वितरण उपकरण के रूप में भी किया जा सकता है, और बहु- कार्यात्मक बहुमुखी प्रतिभा की विशेषताएं हैं।

पूरी तरह से बंद बंद स्विचगियर; यह ठोस इन्सुलेशन सामग्री का उपयोग मुख्य हरे माध्यम के रूप में है, वैक्यूम इंटरप्टर और संचालक कनेक्शन, अलगाव स्विच, ग्राउंड स्विच, मुख्य बस, शाखा बस और अन्य अग्रणी विद्युत सर्किट एकल या संयुक्त हैं, और फिर ठोस इन्सुलेशन माध्यम के साथ लपेट लिया गया है एक या कई मॉड्यूल में पूर्ण इन्सुलेशन और पूर्ण सीलिंग प्रदर्शन के साथ कुछ कार्यों के साथ, जिसे फिर से जोड़ने या विस्तारित किया जा सकता है।मॉड्यूल की सतह जिसे एक व्यक्ति द्वारा छूया जा सकता है, एक संचालक या अर्ध-सचालक ढाल के साथ लेपित है और सीधे और विश्वसनीय रूप से ग्राउंड किया जाता है, और रिंग नेटवर्क कैबिनेट स्पर्श योग्य है, और मुख्य लूप मॉड्यूल जिसे एक व्यक्ति द्वारा छूया जा सकता है, एक ग्राउंडिंग नेट से सुसज्जित है और एक संचालक ढाल के साथ लेपित है और सीधे और विश्वसनीय रूप से ग्राउंड किया जाता है, जो अप्रभावी रखरखाव करते समय जोखिम पैदा नहीं करता है, ताकि ऑपरेशन और रखरखाव के दौरान उपयोगकर्ता सुरक्षित हो सके।

तीन स्टेशन डिस्कनेक्ट स्विच - कोई गलत ब्रेक नहीं है, डिस्कनेक्ट स्विच का डिजाइन GB1985-2004 के मानक के अनुरूप है, और एक विशेष प्रक्रिया संरचना को अपनाता है।

सर्किट ब्रेकर के पोल डिजाइन - एक डबल-लेयर शील्डिंग तकनीक को अपनाता है।

सर्किट ब्रेकर्स, डिस्कनेक्ट स्विच, और बसबारों का डॉकिंग सभी ऑनलाइन निगरानी तकनीक को अपनाता है, और नई इन्सुलेशन सीलिंग सामग्री - नई इन्सुलेशन सामग्री एपोक्सी रेजिन की मिश्र धातु प्रक्रिया रबर के कण सिलिका गोलाकार कणों सिलिकॉन स्ट्रीप कणों सिलिकॉन माइक्रोपाउडर को ढाल जाल में जोड़ा जाता है।

तीन-स्टेशन डिस्कनेक्ट स्विच के सील किए गए इन्सुलेट बॉक्स को सूखी हवा से भरा जा सकता है और 0.04MPa द्वारा दबाव डाला जा सकता है ताकि नमी के आंतरिक घुसपैठ को रोकने के लिए, और नमी गैस के घुसपैठ से होने वाले आंतरिक दबाव की निगरानी करने के लिए एक दबाव गेज से लैस है।

मध्यम दबाव प्रणाली कठोर वातावरण (प्रदूषण, संक्षारक गैसों, घनत्व, नमी, धूल, आदि) से संरक्षित है।विभिन्न स्थितियों में आर्किंग, लंबे समय तक अपेक्षित सेवा जीवन और विश्वसनीय ठोस इन्सुलेशन प्रौद्योगिकी के लिए क्षमता में काफी कमी - कोई SF6 गैस इन्सुलेशन, कोई ग्रीनहाउस गैस और पर्यावरण संरक्षण नहीं।

मॉड्यूलर डिजाइन - सर्किट ब्रेकर, ग्राउंडिंग डिवाइस के साथ तीन स्टेशन डिस्कनेक्ट स्विच, छोटे आकार, कॉम्पैक्ट संरचना, आसान ऑपरेशन और रखरखाव।

विभिन्न उपयोगकर्ता समाधानों को हल करने के लिए ऊपरी और निचले अलगाव की दो संरचनाओं के साथ योजनाओं का एक संयोजन परिवर्तनीय है।

विस्तार और परिवर्तन - विस्तार को जोड़ने के लिए क्षेत्र में विभिन्न परिवर्तनों में लागू किया जा सकता है, और 375 चौड़ाई डिजाइन कुछ SF6 उत्पादों के लिए एक प्रत्यक्ष प्रतिस्थापन है।

K x g n □ - 12 / □  - □

शॉर्ट सर्किट टूर्नामेंट (सीए)

वर्तमान रेटिंग (ए)

रेटेड वोल्टेज (केवी)

- - - - -

लोगों ने इनडोर स्थापना

लोगों ने ठोस इन्सुलेशन के लिए ठोस इन्सुलेशन

लोगों ने धातु का कवच धातु कवच

लोगों के बीच के लोगों ने उद्यम कोड

उपयोग की शर्तें

परिवेश का तापमानः-45 डिग्री सेल्सियस

नमी: बड़े औसत सापेक्ष नमी, दैनिक औसत एस95%, मासिक औसत ≤90%

ऊंचाई: 4000 मीटर

भूकंपीय प्रतिरोध: 8 डिग्री

सुरक्षा की डिग्री: लाइव शरीर सील IP67, फ्यूज बैरल IP67, स्विचगियर आवास IP3X

उच्च परिवेश का तापमानः 40 ptc;

कम परिवेश का तापमानः-45 पैडc;

ऊंचाई: 4000 मीटर;

औसत दैनिक तापमान: 35 ptc;

औसत दैनिक आर्द्रता: 95%;

बड़े चंद्रमा में औसत आर्द्रता: 90%:

• प्रमुख भूकंप तीव्रता 8; तीव्रता;

◆ स्विचगियर को एक ऐसी जगह में स्थापित किया जाना चाहिए जहां कोई आग नहीं है, कोई विस्फोट खतरा नहीं है, और कोई हिंसक कंपन नहीं है।

उपयोग मानक:

अंतर्राष्ट्रीय मानक

IEC62271-1-2007 उच्च वोल्टेज स्विचगियर और नियंत्रण उपकरण, भाग I: सामान्य विनिर्देश

IEC62271-200-2003 1 ~ 52kv एसी धातु संलग्न स्विचगियर और नियंत्रण उपकरण

राष्ट्रीय मानक:

GB3906-2006 3.6 ~ 40.5kv एसी धातु संलग्न स्विचगियर और नियंत्रण उपकरण

GB / T11022-1999 "उच्च वोल्टेज स्विचगियर और नियंत्रण उपकरण मानक के लिए सामान्य तकनीकी शर्तें"

GB1984-2003 "हाई वोल्टेज एसी सर्किट ब्रेकर"

GB1985-2004 "उच्च वोल्टेज एसी डिस्कनेक्ट स्विच और ग्राउंडिंग स्विच"

GB3804-2004 मात्रा 3.6kv ~ 40.5kv उच्च वोल्टेज एसी लोड स्विच

डीएल/T404-2007 3.6 ~ 40.5kv एसी धातु संलग्न स्विचगियर और नियंत्रण उपकरण

DL / T5932006 "उच्च-वोल्टेज स्विचगियर और नियंत्रण उपकरण मानक के लिए सामान्य तकनीकी शर्तें"

चीन के राज्य ग्रिड निगम मानकों:

QVGDW730-2012 "12kv ठोस इन्सुलेट रिंग मेष कैबिनेट के लिए तकनीकी शर्तें"

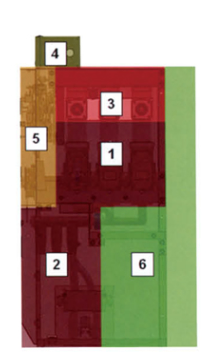

कम अलगाव प्रकार

ऊपरी अलगाव प्रकार

■स्विचगियर के तकनीकी पैरामीटर

■अलगाव ग्राउंडिंग स्विच के तकनीकी पैरामीटर

डीएसी सर्किट ब्रेकर तकनीकी पैरामीटर (v इकाई)

लोड स्विचिंग (सी यूनिट) के तकनीकी पैरामीटर

फ्यूज (सी यूनिट) के साथ लोड स्विच के तकनीकी पैरामीटर
