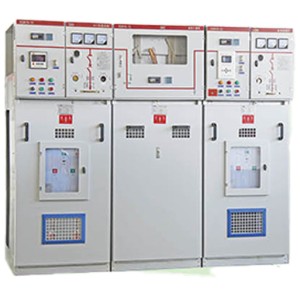

XGN15-12 मध्यम-वोल्टेज स्विचगियर

XGN15-12 बॉक्स प्रकार तय एसी धातु संलग्न स्विचगियर मुख्य स्विच के रूप में एक सल्फर हेक्साफ्लोराइड स्विच है और पूरे कैबिनेट वायु इन्सुलेशन को अपनाता है, बिजली वितरण स्वचालन के लिए उपयुक्त, कॉम्पैक्ट और विस्तार योग्य धातु दोनों संलग्न स्विचगियर, सरल संरचना, लचीला ऑपरेशन, विश्वसनीय इंटरलॉकिंग, आसान स्थापना और विभिन्न अनुप्रयोगों के लिए अन्य विशेषताओं के साथ, विभिन्न उपयोगकर्ता आवश्यकताओं संतोषजनक तकनीकी समाधान प्रदान कर सकते हैं संवेदना प्रौद्योगिकी और नए माइक्रो कंप्यूटर सुरक्षा को अपनाने, उन्नत तकनीकी प्रदर्शन और हल्के और लचीले विधानसभा समाधानों के साथ जुड़ा हुआ, यह बाजार की बदलती जरूरतों को पूरा कर सकता है।

XGN5-12 बॉक्स प्रकार तय एसी धातु संलग्न स्विचगियर के मुख्य स्विच क्रमशः FLN36 प्रकार और FLN48 प्रकार को अपनाते हैं, SF6 लोड स्विच, एबीबी मूल SFG प्रकार, और एबीबी मूल VD4 / S, HD4 / S सर्किट ब्रेकर और VSl सर्किट ब्रेकर भी उपयोगकर्ता की जरूरतों के अनुसार सुसज्जित किया जा सकता है।

मुख्य उपयोग:

XGN15-12 बॉक्स प्रकार तय एसी धातु संलग्न स्विचगियर एसी 50HZ, 12केव बिजली प्रणाली के लिए उपयुक्त है, व्यापक रूप से औद्योगिक और नागरिक केबल रिंग नेटवर्क और बिजली की आपूर्ति अधूरी परियोजनाओं में उपयोग किया जाता है।

यह विशेष रूप से निम्नलिखित स्थानों के लिए उपयुक्त है: शहरी आवासीय क्षेत्र बिजली वितरण, छोटे माध्यमिक सबस्टेशन, स्विचिंग स्टेशन, औद्योगिक और खनन उद्यम, शॉपिंग मॉल, हवाई अड्डों, मेट्रो, पवन बिजली उत्पादन, अस्पतालों, स्टेडियम, रेलवे, सुरंग, आदि।

उपयोग की सामान्य शर्तें

◆ आवंटन ≤ 1000m।(Ifविशेष आवश्यकताएं हैं, कृपया ऑर्डर करते समय इंगित करें)

◆ परिवेश तापमान: -25 ° C - 40 ° C

◆ औसत दैनिक सापेक्ष नमी 95% से अधिक नहीं है; 90% से अधिक नहीं की मासिक सापेक्ष नमी औसत

● भूकंप प्रतिरोध: 8 डिग्री

◆ कोई हिंसक कंपन और प्रभाव, और आग, रासायनिक संक्षारण, और विस्फोट के खतरों के साथ स्थान।

मुख्य उपयोग:

XGN15 - 12 बॉक्स तय एसी धातु संलग्न स्विचगियर एसी 50Hz, 12केव बिजली प्रणाली के लिए उपयुक्त है, जो औद्योगिक और नागरिक केबल रिंग नेटवर्क और बिजली आपूर्ति अंत परियोजनाओं में व्यापक रूप से उपयोग किया जाता है।

यह विशेष रूप से निम्नलिखित स्थानों के लिए उपयुक्त है: शहरी आवासीय बिजली वितरण, छोटे औद्योगिक सबस्टेशन, स्विचगियर स्टेशन, औद्योगिक और खनन उद्यम, शॉपिंग मॉल, हवाई अड्डों, मेट्रो, पवन बिजली उत्पादन, अस्पतालों, स्टेडियम, रेलवे, सुरंग, आदि।

उपयोग की सामान्य शर्तें

ऊंचाई ≤ 1000m।(Ifविशेष आवश्यकताएं हैं, कृपया ऑर्डर करते समय इंगित करें)

परिवेश तापमान: -25 ° C ~ 40 ° C

औसत दैनिक सापेक्ष नमी 95% से अधिक नहीं होना चाहिए; औसत मासिक सापेक्ष नमी 90% से अधिक नहीं है;

भूकंप प्रतिरोध: 8 डिग्री;

कोई हिंसक कंपन और झटके नहीं हैं, और आग, रासायनिक संक्षारण और विस्फोट के खतरों के साथ स्थान हैं।

मानकों को पूरा करें

· IEC298 · IEC265 · IEC129 · IEC694

· IEC420 · IEC56 · IEC529 · IEC932

· GB3804 · GB3906 · GB11022

मॉडल अर्थ

X G N 15 - 12 - II III

SFG लोड स्विच / या RN48 लोड स्विच

RN 36 लोड स्विच

वोल्टेज स्तर (केव)

- - - - -

- - - - - -

- - - - - -

बॉक्स टाइप

तकनीकी पैरामीटर और आयाम
