हम प्रदर्शन, सुरक्षित ऑपरेशन विधियों, और YBDM-12 श्रृंखला भूमिगत माउंट ट्रांसफार्मर के तकनीकी पैरामीटर प्रस्तुत करेंगे
भूमिगत बॉक्स सबस्टेशनों की YBDM-12 श्रृंखला (जिसे भूमिगत बॉक्स ट्रांसफार्मर के रूप में जाना जाता है) आधुनिक शहरी निर्माण और प्रबंधन के पूर्ण अनुसंधान और चर्चा के आधार पर नए हैं।
बॉक्स ट्रांसड्यूसर की एक नई पीढ़ी विकसित की गई।इसका मुख्य शरीर आंशिक रूप से या पूरी तरह से भूमिगत दफन है, कम या यहां तक कि कोई भूमि नहीं है, और दृश्य प्रभाव बहुत अच्छा है, जो प्रभावी रूप से शहरी उपयोग को हल करता है।
जियोटेंस और शहरी सोरायसिस के बीच विरोधाभास परिवेश के साथ सामंजस्यपूर्ण और एकीकृत है, और विशेषज्ञों और उपयोगकर्ताओं के बहुमत द्वारा अत्यधिक सम्मानित किया जाता है।बॉक्स ट्रांसफार्मर को संदर्भित करता है भूमिगत बॉक्स सबस्टेशन
बिजली स्टेशन उपकरणों का पूरा सेट पूरी तरह से सील किए गए बॉक्स के अंदर स्थापित किया जाता है और पूरे को जमीन के स्तर से नीचे नियंत्रित नहीं किया जाता है, और यह और जमीन पर बॉक्स सबस्टेशन, आंतरिक उपकरण
यह एक ही है, और एक ही 10KV इनपुट वोल्टेज को ट्रांसफार्मर के माध्यम से 400/220Vi वितरण वोल्टेज तक कम किया जाता है और फिर लोड बिंदु पर भेजा जाता है, जिसका उपयोग रिंग नेटवर्क वितरण प्रणाली के लिए किया जा सकता है।
इसका उपयोग रेडियल पावर ग्रिड के अंत में बिजली आपूर्ति के लिए एक सबस्टेशन के रूप में भी किया जा सकता है।इस पूरी तरह से दफन प्रकार को भूमिगत सबस्टेशन के रूप में भी जाना जाता है, और इसके बॉक्स में उत्कृष्ट संक्षारण विरोधी क्षमता और संपीड़ित ऊर्जा है।
शक्ति है, और पूर्ण दृढ़ता है।
आधुनिक शहरी बिजली सुविधाओं के पर्यावरण संरक्षण को प्रतिबिंबित करने के लिए "नवजीता" और "कविता" का पीछा आज के बिजली निर्माण और विकास की प्रवृत्ति है, और यह भी एक का प्रतिबिंब है।
शहर के आधुनिकीकरण और सभ्यता का एक महत्वपूर्ण प्रतीक।हमारी कंपनी का उद्देश्य प्रथम श्रेणी के बिजली उपकरण बनाना, शहरी वातावरण को सुंदर बनाना और समाज की सेवा करना है, और सक्रिय रूप से समस्या को हल करने का प्रयास करता है
पूर्व बिजली उपकरणों की स्थापना और रखरखाव में, जैसे कि जमीन परियोजना में ओवरहेड लाइन, तटीय तूफान नमक स्प्रे क्षरण, पर्यावरणीय दृष्टि और कई कठिनाइयों, विदेशी उन्नत प्रौद्योगिकी विकास की शुरूआत और अवशोषण
पर्यावरण के अनुकूल गैर धातु भूमिगत दफन श्रृंखला सबस्टेशन उत्पादों।
2.अवलोकन ( Overview )
मॉडल और अर्थ:
Y B DM □ / 0.4 □
- ट्रांसफार्मर की क्षमता केवए ए
- कम वोल्टेज के किनारे केवी वोल्टेज
└── उच्च वोल्टेज पक्ष केवी पर रेटेड वोल्टेज, 12, 40.5
- इंस्टॉल विधि, डीएम - भूमिगत स्थापना
└──बॉक्स सबस्टेशन
- पहले से स्थापित
2.2उपयोग की शर्तें:
उपयोग की सामान्य शर्तें
a) ऊंचाई
ऊंचाई 1000 मीटर से अधिक नहीं है
b) परिवेश का तापमान
अधिकतम तापमान 40 °C
न्यूनतम तापमान -30 °C
c) सापेक्ष आर्द्रता
25 डिग्री सेल्सियस पर, हवा की सापेक्ष नमी 95% से अधिक नहीं है, और मासिक औसत 90% से अधिक नहीं है।
इंस्टॉलेशन वातावरण
स्थापना वातावरण स्पष्ट गंदगी आंदोलन, विस्फोटक, संक्षारक गैसों और धूल से मुक्त होना चाहिए।स्थापना स्थल हिंसक कंपन और झटका से मुक्त होना चाहिए और इसे कम स्थानों पर नहीं रखा जा सकता है।
उपयोग की विशेष शर्तें
उपरोक्त सामान्य उपयोग की शर्तों के अलावा, उपयोग की अन्य शर्तें GB1094.1, GB / T 11022, GB / T14048.1 और GB7251.1 के प्रावधानों के अनुसार होनी चाहिए।
मुख्य तकनीकी पैरामीटर:
सीरियल नंबर | आइटम | यूनिट | उच्च वोल्टेज इकाई | ट्रांसफार्मर | कम दबाव कक्ष | |
लोड स्विच | फ्यूज | |||||
1 | रेटेड वोल्टेज (Rated Voltage) | केव | 12 | 10/0.4 | 0.4 | |
2 | रेटेड वर्तमान | ए ए | 630 | 12-125 | 300-2500 | |
3 | रेटेड बिजली आवृत्ति वोल्टेज का सामना करना पड़ता है | केव | 42/48 | 35 | 2.5 | |
4 | रेटेड बिजली प्रभाव प्रतिरोध | केव | 75/85 | 75 | 8 | |
5 | रेटेड ब्रेकिंग वर्तमान | का | 20 | 31.5 | ||
6 | वर्तमान शॉर्ट सर्किट बंद करने के लिए | का | 50 | |||
7 | रेटेड पीक वर्तमान का सामना करता है | का | 50 | |||
8 | अल्पकालिक प्रतिरोध के लिए रेटिंग वर्तमान | का | 20 | |||
9 | रेटेड क्षमता | केवए ए | ≤1600 | |||
10 | शोर का स्तर | डीबी | <55 | |||
11 | सुरक्षा स्तर | उच्च वोल्टेज कक्ष IP33, ट्रांसफार्मर कक्ष IP23, कम वोल्टेज कक्ष IP33 | ||||
पूरी तरह से दफन बॉक्स ट्रांसफार्मर की संरचनात्मक विशेषताओं
संरचना

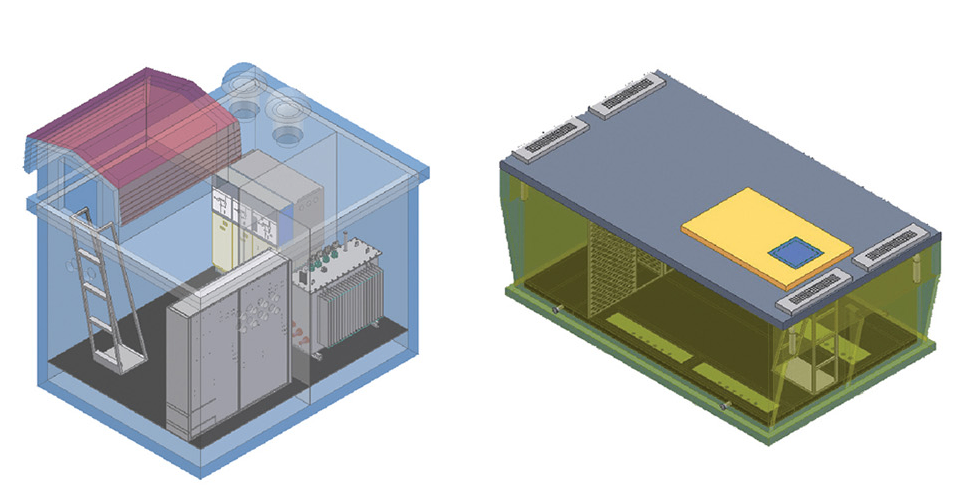

पूरी तरह से दफन बॉक्स ट्रांसफार्मर की संरचना चित्र 2 में दिखा दी गई है।
फिगर. 2 पूरी तरह से दफन बॉक्स ट्रांसफार्मर संरचना का स्केमेटिक आरेख
3.2संरचनात्मक विशेषताएं
पूरी तरह से दफन किए गए पूर्व-इंस्टॉल किए गए सबस्टेशन के उपकरणों का पूरा सेट पूरी तरह से सील किए गए बॉक्स के अंदर स्थापित किया जाता है, और बॉक्स शरीर का हिस्सा एक उच्च वोल्टेज स्विच रूम, एक ट्रांसफार्मर रूम है,
कम वोल्टेज स्विचगियर.प्रत्येक कमरा लाइटिंग उपकरणों से सुसज्जित है, जिसमें स्विच, मजबूर वेंटिलेशन उपकरणों, तापमान नियंत्रण, हीटर और अन्य उपकरणों को लैस किया जाता है।
उपरोक्त सभी उपकरणों को जमीन के स्तर से नीचे सेट किया गया है, और इसका आंतरिक उपकरण एक पारंपरिक जमीन-माउंटेड सबस्टेशन के समान है, जिनमें से सभी 10केव इनपुट वोल्टेज द्वारा संचालित होते हैं।
ट्रांसफार्मर को 400 / 220V वितरण वोल्टेज तक कम किया जाता है और फिर लोड बिंदु पर भेजा जाता है, और इस पूरी तरह से दफन पूर्व-इंस्टॉल किए गए सबस्टेशन की प्रमुख तकनीक बॉक्स की सीलिंग और रोकथाम है।
दबाव और दबाव प्रतिरोध विशेष रूप से:
1.नीचे से दीवार तक बॉक्स को 50 वर्षों के लिए जमीन में डूबना चाहिए, बिना थोड़ी सी जंग के;
2.इसे मिट्टी और भूजल के दबाव और भिगोने का सामना करना चाहिए, जबकि दीवार बरकरार रहती है;
3.उपकरण मार्ग, कर्मियों के प्रवेश द्वार और निकास, और केबल प्रवेश द्वार जैसे सभी सीलिंग बिंदु भूमिगत जल के osmotic दबाव का सामना करने में सक्षम होना चाहिए, और अंदर कोई पानी दाग नहीं है
दीवार के अंदर को सूखा और नमी से मुक्त रखें।
उपरोक्त बुनियादी आवश्यकताओं को पूरा करने के अलावा, YBDM पूरी तरह से दफन पूर्व-इंस्टॉल किए गए सबस्टेशन के तीन मुख्य कार्य भी हैं:
1.संकीर्ण बॉक्स के एक छोर पर दो पानी की आपूर्ति चैनल हैं, और बरसात के दिनों में, बारिश के पानी को पहले से स्थापित सबस्टेशन में प्रवेश किए बिना पानी की आपूर्ति टैंक के माध्यम से जल्दी से सीवर में निर्वहन किया जा सकता है।
2.बरसात के दिनों में जल निकासी के अलावा, कनेक्टिंग गड्ढे बॉक्स के अंदर परिसंचरण और वेंटिलेशन के लिए एयर इनलेट भी है, और हवा एक विनिमय बनाने के लिए एयर इनलेट के माध्यम से बॉक्स में प्रवेश करती है।
बॉक्स में तापमान और नमी को संतुलित रखें, ताकि तापमान वृद्धि और ट्रांसफार्मर की गिरावट हो;
3.एक बार जब 50 या 100 वर्षों में एक बार बाढ़ होती है, तो भूमिगत जल बढ़ता है और सीवर को बैकफ्लो करने का कारण बनता है, और वेंटिलेशन डिवाइस स्वचालित होगा।
बंद करें, बॉक्स के अंदर और बाहर को अलग करें, और उपकरण को प्रभावित किए बिना पूर्व-इंस्टॉल किए गए सबस्टेशन को संचालित करना जारी रखें।
वर्तमान में, हमारे देश के कुछ शहरों में सबस्टेशन ज्यादातर ऊंची इमारतों के बेसमेंट में स्थापित किए जाते हैं, और एक बार जब वे एक बड़ी बाढ़ का सामना करते हैं, तो वे मूल रूप से डूब जाते हैं, और पानी के पीछे हटने के बाद अधिकांश उपकरण क्षतिग्रस्त और बेकार हैं।जैसा कि
बिजली वितरण उपकरण के रूप में पूरी तरह से दफन पूर्व-इंस्टॉल किए गए सबस्टेशन का उपयोग उपकरण को बाढ़ से भिगोने से बचा सकता है, और पूरी तरह से दफन पूर्व-इंस्टॉल किए गए सबस्टेशन के उपयोग के पास नीचे वर्णित अधिक फायदे हैं
डॉट:
1.यह भूमि के उपयोग को बहुत बचा सकता है, भूमि अधिग्रहण और नागरिक निर्माण की आवश्यकता नहीं है, और बुनियादी ढांचे के निवेश को बचा सकता है।
2.जमीन पर कोई बाधा नहीं है, जो पर्यावरण को प्रभावित नहीं करता है, और लोगों की दृष्टि और दृष्टिकोण को प्रभावित नहीं करता है।
3.लॉन और हरी बेल्ट पर स्थापित पूरे दफन प्रकार को जमीन पर कुछ सजावटी सजावट के साथ भी डिज़ाइन किया जा सकता है, जैसे मूर्तियां, चट्टानों आदि;यदि आप एक बड़े वर्ग या सड़क पर होना चाहते हैं
सड़क के किनारे, यदि जमीन पर कोई बाधा नहीं है (वेंटलीकरण नलिकाओं सहित), तो एक वर्ग प्रकार के पूर्व-इंस्टॉल किए गए सबस्टेशन का उपयोग किया जा सकता है।यह उप-निर्मित
जमीन के विमान को उजागर नहीं कर सकते।
4.पूरी तरह से दफन पूर्व-इंस्टॉल किए गए सबस्टेशन के बिजली वितरण उपकरण को भूमिगत सेट किया गया है, जो सुरक्षित और विश्वसनीय है।
5.ट्रांसफार्मर के शोर से जमीन प्रभावित नहीं होती है।
6.अपेक्षाकृत ठंडा भूमिगत के कारण, ऑपरेशन के दौरान ट्रांसफार्मर का तापमान वृद्धि अपेक्षाकृत स्थिर है।
7.पूरी तरह से दफन पूर्व-इंस्टॉल किए गए सबस्टेशन का आंतरिक स्थान अपेक्षाकृत विशाल है, और रखरखाव ऑपरेशन जमीन के साथ हस्तक्षेप नहीं करेगा और आसपास के वातावरण को बाधित नहीं करेगा।
