टर्मिनल जंक्शन बॉक्स

टर्मिनल ब्लॉक एक प्रकार का इंटरफ़ेस डिवाइस है जो निर्माण लाइन को जोड़ता है और सुविधाजनक वायरिंग और लाइन जाँच प्रदान करने के लिए शाखा लाइन को चिह्नित करता है। कुछ मामलों में, निर्माण और डीबगिंग को सुविधाजनक बनाने के लिए, कुछ विशेष और नियमित स्थापना सेटिंग्स जैसे कि शॉर्ट-सर्किट आइसोलेटर को टर्मिनल ब्लॉक में स्थापित किया जा सकता है।

टर्मिनल ब्लॉक एक प्रकार के गौण उत्पाद हैं जिनका उपयोग विद्युत कनेक्शन का एहसास करने के लिए किया जाता है, जो औद्योगिक रूप से कनेक्टर की श्रेणी में विभाजित होते हैं। औद्योगिक स्वचालन की बढ़ती डिग्री और औद्योगिक नियंत्रण की बढ़ती सख्त और सटीक आवश्यकताओं के साथ, टर्मिनल ब्लॉकों का उपयोग धीरे-धीरे बढ़ रहा है। इलेक्ट्रॉनिक्स उद्योग के विकास के साथ, टर्मिनल ब्लॉक के उपयोग की सीमा बढ़ रही है, और अधिक से अधिक प्रकार हैं।

आवेदन का दायरा

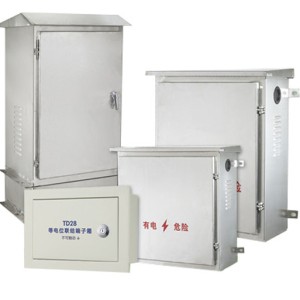

टर्मिनल बॉक्स सामग्री उच्च गुणवत्ता वाली कोल्ड-रोल्ड स्टील प्लेट और उच्च गुणवत्ता वाली स्टेनलेस स्टील प्लेट से बना है, और बॉक्स संरचना बाहरी वाटरप्रूफिंग के अनुसार डिजाइन किया गया है, और सुरक्षा स्तर उपयोगकर्ताओं की विभिन्न आवश्यकताओं के अनुसार IP54 या ip55 तक पहुंच सकता है। नतीजतन, टर्मिनल बॉक्स को विभिन्न प्रकार की जलवायु स्थितियों और ऑपरेटिंग वातावरण की एक विस्तृत श्रृंखला के लिए अनुकूलित किया जा सकता है।

यह कैसे काम करता है:

टर्मिनल बॉक्स में घनत्व को रोकने और तापमान को प्रीसेट करने के लिए तापमान और आर्द्रता नियंत्रक होते हैं।तापमान और नमी नियंत्रक एक तापमान सेंसर और एक संकेतन सेंसर से बना है, जो किसी भी समय टर्मिनल बॉक्स में तापमान और नमी परिवर्तनों की निगरानी करता है, और जब बॉक्स के अंदर परिवेश का तापमान प्रीसेट तापमान से कम होता है या संकेतन उत्पन्न किया जाना है, तो कंट्रोलर स्वचालित रूप से हीटर को चलाने और गर्मी करने के लिए बॉक्स के आंतरिक परिवेश तापमान को बढ़ाने और छोटे वातावरण को नष्ट करने के लिए शुरू करता है जो घनत्व पैदा करता है।जब बॉक्स में घनत्व के लिए स्थितियां गायब हो जाती हैं या परिवेश का तापमान प्रीसेट तापमान तक पहुंच जाता है, तो हीटर स्वचालित रूप से डिस्कनेक्ट करेगा और हीटिंग रोक देगा, और नियंत्रक निगरानी राज्य को फिर से शुरू करेगा।

Accessory functions

टर्मिनल बॉक्स को एकल चरण तीन-छेद 220v, 16a पावर सॉकेट और दैनिक निरीक्षण के दौरान उपयोग करने के लिए उपयोगकर्ताओं के लिए एक सेवा प्रकाश है। साथ ही, यह भी एक ट्रांसफर स्विच के साथ बनाया गया है, और उपयोगकर्ता साइट की वास्तविक संचालन आवश्यकताओं के अनुसार बॉक्स में हीटर के मैनुअल और स्वचालित नियंत्रण मोड को स्विच कर सकता है।

टर्मिनल बॉक्स इमारत में सुरक्षात्मक ट्रंक लाइन है, जिसका उपयोग पानी और गैस धातु पाइपलाइन, हीटिंग, प्रशीतन और शीतलन प्रणालियों में किया जा सकता है। और इमारत के धातु घटक 50v से कम के संपर्क वोल्टेज के साथ एंटी-इलेक्ट्रिक शॉक सुरक्षा उपकरणों के लिए विनिर्देश की आवश्यकताओं को पूरा करने के लिए जुड़े हुए हैं। टर्मिनल बॉक्स आधुनिक निर्माण उपकरणों का एक महत्वपूर्ण हिस्सा हैं और व्यापक रूप से उच्च वृद्धि वाली इमारतों में उपयोग किया जाता है।

टर्मिनल बॉक्स में एक अच्छा फ़ंक्शन और फ़ंक्शन है, जो संभावित कनेक्शन की सहायता कर सकता है, और सीधे दो संचालक भागों को समोक्ष कनेक्शन के लिए तारों के साथ जोड़ सकता है, ताकि गलती संपर्क वोल्टेज संपर्क वोल्टेज सीमा से नीचे कम हो।टर्मिनल बॉक्स एक गलती की स्थिति में अच्छी सेवा मूल्य और योगदान सुनिश्चित कर सकता है, और बिजली लाइन के विभिन्न धातु पाइपलाइनों के माध्यम से इमारत के बाहर से पेश खतरनाक गलती वोल्टेज के खतरनाक बिजली आपूर्ति नेटवर्क प्रतिरोध को हटा सकता है, ताकि स्वचालित बिजली आपूर्ति कट-ऑफ समय बहुत लंबा हो और बिजली के झटके की रोकथाम की आवश्यकताओं को पूरा नहीं कर सकता है; बाथरूम, स्विमिंग पूल, अस्पताल के ऑपरेटिंग रूम और अन्य स्थानों में एंटी-इलेक्ट्रिक शॉक के लिए विशेष आवश्यकताओं को पूरा करते समय; टीएन प्रणाली का एक ही वितरक दो प्रकार के विद्युत उपकरण, स्थिर और मोबाइल की आपूर्ति करता है, और निश्चित उपकरण बिजली के उपकरण की रक्षा करता है जब बिजली की आपूर्ति कट-ऑफ समय मोबाइल इलेक्ट्रिक झटका रोकथाम की आवश्यकताओं को पूरा नहीं कर सकता है।

Application range of stainless steel terminal box and its characteristics:

Features introduction

1. यह संरचना स्टील प्लेट झुकने और वेल्डिंग से बना है। बॉक्स में एक सार्वभौमिक चल फ्रेम प्लेट है, जिस पर बढ़ते प्लेट को सेट और नीचे और पीछे और पीछे और पीछे और पीछे-पीछे, इसलिए घटकों की स्थापना बेहद लचीला है।

2. बॉक्स के सामने और पीछे दरवाजे हैं, जिन्हें दीवार से स्थापित किया जा सकता है और पहले और बाद में एक ही समय में बनाए रखा जा सकता है। बॉक्स के निचले भाग में एक बार 60 थ्रेडिंग छेद है, और सील और इन्सुलेट करने के लिए एक सीलिंग रबर की अंगूठी है। बॉक्स के निचले 200 मिमी उच्च आधार में वेंटिलेशन छेद हैं, जिन्हें गीले क्षेत्रों में स्थापित किया जा सकता है, या आधार को सीधे नींव पर स्थापित किया जा सकता है।

Dehumidification measures for outdoor terminal boxes in substations

जब हवा नम होती है, विशेष रूप से बरसात के मौसम में, बाहरी टर्मिनल बॉक्स में नमी और घनत्व आसानी से डीसी माध्यमिक सर्किट के इन्सुलेशन प्रतिरोध में जमीन पर गिरावट पैदा कर सकता है, और गंभीर मामलों में, इन्सुलेशन प्रतिरोध शून्य तक गिर जाता है, इस प्रकार डीसी सकारात्मक बिजली आपूर्ति या नकारात्मक बिजली आपूर्ति ग्राउंडिंग का गठन करता है।यदि डीसी दो-पॉइंट ग्राउंडिंग का कारण बनता है, तो यह सुरक्षा अस्वीकृति या खराबी का कारण बन जाएगा, और यहां तक कि उपकरण को नुकसान पहुंचाएगा, जिससे बिजली ग्रिड के सुरक्षित संचालन को गंभीरता से खतरा होगा।टर्मिनल बॉक्स टर्मिनल शिकंजा और कनेक्टरों को जंग देगा, ताकि द्वितीयक टर्मिनल संपर्क खराब हो, और यह वर्तमान सर्किट टर्मिनल को गर्मी भी देगा या सर्किट को खोलेगा, जिससे सुरक्षा अस्वीकृति या गलत संचालन हो जाता है, जिससे दुर्घटनाएं हो जाती हैं।नियंत्रण लूप और सिग्नल लूप जैसे टर्मिनलों के खराब संपर्क से माप और नियंत्रण और सुरक्षा उपकरणों के असामान्य संचालन का कारण बन जाएगा, और संकेतों को गलत तरीके से प्रसारित करेगा, जिसके परिणामस्वरूप ऑपरेटरों द्वारा गलत निर्णय और गलत विश्लेषण होगा।

Analysis of the causes of condensation

संघनन घटना, कैबिनेट की आंतरिक दीवार की सतह पर पानी की बूंदों की संघनन घटना को संदर्भित करता है जब सतह का तापमान ओस बिंदु तापमान से नीचे गिर जाता है। क्या संघनन बॉक्स के अंदर तापमान, बॉक्स के बाहर तापमान, सापेक्ष आर्द्रता और ओस बिंदु तापमान पर निर्भर करता है। मुख्य रूप से टर्मिनल बॉक्स में संघनन के निम्नलिखित कारण हैं।

(1) The humidity in the area is high, the climate and temperature change greatly, the bottom of the terminal box is humid, and some cable trenches even have waterlogging.

(2) Some terminal boxes are in the basement, the humidity is relatively high, and the temperature inside the box, especially the temperature close to the ground, is lower than the ambient temperature.

(3) Some equipment is temporarily shut down, and the small ambient temperature in the terminal box is lower than the surrounding ambient temperature, and condensation is very easy to form on its surface.

Selection of dehumidification options

The outdoor terminal box carries out the following transformation plan on the premise of ensuring that the sealing ring of the box door is normal and the fire sealing measures are intact.

1. Transformation principle

वास्तविक स्थिति जैसे कि सबस्टेशन में आउटडोर टर्मिनल बॉक्स हीटर की विफलता और तापमान और नमी नियंत्रक की विफलता के मद्देनजर, हीटर को नहीं रखा जाता है या गलती की विफलता अक्सर होती है, और मूल आंतरिक तापमान और नमी नियंत्रक को हटा दिया जाता है, और कम शक्ति वाले हीटर को अक्सर रखा जाता है।हीटर के उपयोग के दौरान ओवरहीटिंग के कारण तार जलने की घटना को कम करने के लिए, टर्मिनल बॉक्स और तंत्र बॉक्स को 50 डब्ल्यू से अधिक के बिजली हीटर के साथ चुना जाना चाहिए, और बॉक्स में अधिकतम तापमान जहां हीटर स्थापित किया जाता है, 50 डिग्री सेल्सियस से अधिक नहीं होना चाहिए।बॉक्स के अंदर और बाहर एक माइक्रो-पोजिटिव दबाव होना उचित है, और एक बहु-पॉइंट वितरण व्यवस्था योजना को अपनाना, और विशिष्ट शक्ति बॉक्स के आकार के अनुसार निर्धारित की जाती है, और हीटर की शक्ति 30 W प्रति 0.1m3 से अधिक नहीं है।

2. Schematic diagram of transformation

The wiring of the terminal box is re-wiring, the original wiring is removed, the lower terminal leads are opened from the empty to the terminal strip, and then the terminal row leads to the heater, and the metal shell of the heater needs to be grounded.

3. Implement transformation

इस स्विच टर्मिनल बॉक्स का आकार लगभग 45 सेमी × 70 सेमी x 100 सेमी है, और वॉल्यूम लगभग 0.315m3 है। मूल स्विच टर्मिनल बॉक्स में 50 w की शक्ति के साथ एक हीटर है, और एक स्वतंत्र हीटर से सुसज्जित है जो खुला छोड़ दिया गया है, और तापमान और आर्द्रता नियंत्रक स्वचालित रूप से हीटर को कास्ट करने और पीछे हटने के लिए नियंत्रित करता है। परिवर्तन के सिद्धांत के अनुसार, तापमान और आर्द्रता नियंत्रक को हटा दिया गया था, और मूल स्थिति में 20w हीटर स्थापित किया गया था, और 20w हीटर मूल हीटर के सामने बॉक्स की दीवार पर स्थापित किया गया था। परिवर्तन के बाद टर्मिनल बॉक्स के तापमान और आर्द्रता को लगातार कई दिनों तक ट्रैक किया जाता है, और बॉक्स में उपकरण अच्छी तरह से चल रहा है।

आवेदन का दायरा:

यह मुख्य रूप से पावर प्लांट और सबस्टेशन सर्किट ब्रेकर्स, वोल्टेज ट्रांसफार्मर, ट्रांसफार्मर, मीटरिंग सेकेंडरी लाइन टर्मिनल कनेक्शन, साथ ही सबस्टेशन रखरखाव बिजली आपूर्ति और बिजली वितरण बॉक्स, पावर कंट्रोल बॉक्स, पावर कंट्रोल बॉक्स, औद्योगिक उद्यमों में बॉक्स और टर्मिनल बॉक्स इसकी सामग्री में स्टील प्लेट और स्टेनलेस स्टील शामिल हैं, और सुरक्षा स्तर ip54 है।
