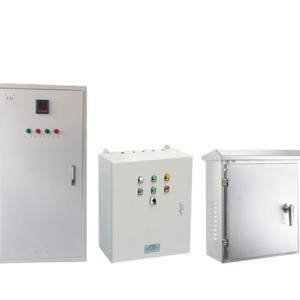

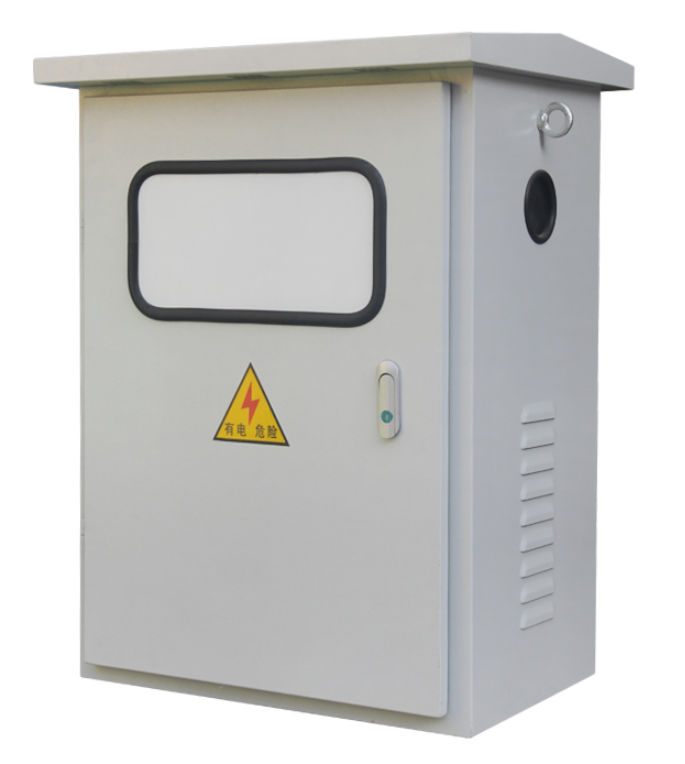

Jxf कम वोल्टेज वितरण बॉक्स

1. JXF कम वोल्टेज स्विचगियर का फ्रेम एक संयुक्त संरचना है, और बुनियादी कंकाल सी-आकार इस्पात से इकट्ठा किया जाता है।कैबिनेट रैक के सभी संरचनात्मक भाग Galvanized हैं, और दृढ़ता से बुनियादी कैबिनेट रैक से जुड़े हैं स्व-टैपिंग लॉक पेंच या 8.8 ग्रेड हेक्सागोनल बोल्ट, साथ ही दरवाजे, विभाजन, माउंटिंग ब्रैकेट और बसबार फ़ंक्शन इकाइयां एक पूर्ण स्विच कैबिनेट इकट्ठा करने के लिए योजना में परिवर्तन के अनुरूप हैं।स्विचगियर के आंतरिक आयाम, भागों और डिब्बे के आयाम सभी मॉड्यूल किए जाते हैं (E = 25 मिमी)।

2. JXF प्रकार के संयुक्त कम-वोल्टेज स्विचगियर के प्रत्येक कैबिनेट को तीन कमरों में विभाजित किया जाता है, अर्थात् क्षैतिज बसबार कमरा (कैबिनेट के पीछे), दराज कक्ष (कैबिनेट के सामने), और केबल कक्ष (कैबिनेट के निचले हिस्से में या कैबिनेट के सामने के दाईं ओर)।कक्षों को इस्पात प्लेटों या उच्च-शक्ति लौ-रोधी प्लास्टिक कार्यात्मक प्लेटों द्वारा एक-दूसरे से अलग किया जाता है, और ऊपरी और निचले दराज के बीच वेंटिलेशन छेद वाले धातु की प्लेटें हैं ताकि स्विच तत्व या बस और अन्य लाइनों के बीच शॉर्ट सर्किट के उड़ने वाले आर्क के कारण दुर्घटनाओं को प्रभावी ढंग से रोका जा सके।

3. JXF कम वोल्टेज स्विचगियर का संरचनात्मक डिजाइन विभिन्न इनलेट और आउटलेट लाइन योजनाओं की आवश्यकताओं को पूरा कर सकता है: ऊपर और बाहर, ऊपर और बाहर, नीचे और बाहर, और नीचे और बाहर।

4. कॉम्पैक्ट डिजाइनः एक छोटी जगह में अधिक कार्यात्मक इकाइयों को समायोजित करता है

5.संरचनात्मक भाग अत्यधिक बहुमुखी और लचीले हैं, E = 25mm मॉड्यूलस के रूप में, और संरचना और निकासी इकाई को सिस्टम डिजाइन की जरूरतों को पूरा करने के लिए मनमाने ढंग से संयुक्त किया जा सकता है।

6.बस एक उच्च-शक्ति flame-retardant और उच्च इन्सुलेशन शक्ति प्लास्टिक फ़ंक्शन बोर्ड द्वारा संरक्षित है, जिसमें एंटी-फॉल्ट आर्क प्रदर्शन है और ऑपरेशन और रखरखाव को सुरक्षित और विश्वसनीय बनाता है।

7.विभिन्न आकारों के दराज के यांत्रिक इंटरलॉकिंग तंत्र मानक नियमों को पूरा करता है, और कनेक्शन, परीक्षण और अलगाव की तीन स्पष्ट स्थिति हैं, जो सुरक्षित और विश्वसनीय है।

8.मानक मॉड्यूल डिजाइनः इसे सुरक्षा, ऑपरेशन, रूपांतरण, नियंत्रण, समायोजन, माप और संकेत जैसे मानक इकाइयों से बना दिया जा सकता है, और आवश्यकताओं के अनुसार मनमाने ढंग से इकट्ठा किया जा सकता है।

9. उच्च शक्ति लौ-रेटेदार इंजीनियरिंग प्लास्टिक का उपयोग प्रभावी रूप से सुरक्षा और सुरक्षा प्रदर्शन को मजबूत करता है।

10. सामान्यीकरण, मानकीकरण और आसान असेंबली की उच्च डिग्री। विश्वसनीय गुणवत्ता आश्वासन के साथ।

11. कैबिनेट कार्य वातावरण की विभिन्न आवश्यकताओं के अनुसार विभिन्न सुरक्षा स्तरों का चयन कर सकता है।

12. उपकरण संरक्षण निरंतरता और विश्वसनीयता

1.आवेदन का दायरा

यह उत्पाद 50HZ के एसी आवृत्ति और 500V और नीचे की रेटेड ऑपरेटिंग वोल्टेज वाले सर्किट में उपयोग के लिए उपयुक्त है।विशेष आवश्यकताओं के तहत, सुरक्षा स्तर नॉक-आउट छेद के साथ IP5 तक पहुंच सकता है, और मल्टी-पाइप इनलेट लाइन 400A तक की अधिकतम रेटेड वर्तमान के साथ लाइव इंस्टॉलेशन ओपन-होल प्लेटों को आरक्षित कर सकती है, जो विशेष रूप से औद्योगिक और खनन होटल उपयोगकर्ताओं के लिए उपयुक्त है ताकि बक्से माप सकें और बनाए जाएं, और उत्पाद खोल सुरक्षा IP53 है।

उत्पाद के साथ अनुपालन करता है: IEC60439.1 - 1993 "कम वोल्टेज स्विचगियर नियंत्रण उपकरण" GB7251.1 - 2005 "कम वोल्टेज स्विचगियर नियंत्रण उपकरण"।

2.मॉडल और अर्थ

 संरचनात्मक आरेखजेक्स एफ□□□/□□ प्रत्येक भाग के अर्थ और अर्थ को समझाया गया है, जिसमें "जेएक्स दीवार-माउंटेड नियंत्रण बॉक्स के लिए खड़ा है; सुरक्षात्मक प्रकार के लिए एफ; हिंग कोड: 1 - अंधेरे हिंग को इंगित करता है, 2 - खुले हिंग को इंगित करता है; एच - कैबिनेट की ऊंचाई; डब्ल्यू - कैबिनेट की चौड़ाई; डी - बॉक्स की गहराई; स्थापना विधि: आर छुपाया, एम उजागर, डब्ल्यू आउटडोर" शामिल हैं।

Jx f□□□/□□

Palacy स्थापना विधि: r छुपा, m उजागर, w आउटडोर

केबिनेट गहराई (डी)

पैडलिंग कैबिनेट चौड़ाई (w)

पैडलिंग कैबिनेट की ऊंचाई (एच)

1-एक छिपी हुई हिंग को इंगित करता है

2-एक खुले हिंग को इंगित करता है

एक सुरक्षात्मक प्रकार का संकेत देता है

पैडलिंग दीवार-माउंटेड कंट्रोल बॉक्स

उपयोग की पर्यावरणीय स्थिति

तापमान-परिवेशी वायु तापमान 40 ptc से अधिक नहीं है, और परिवेशी वायु तापमान की निचली सीमा-50 ptc है।

2.तापमानः अधिकतम तापमान पर हवा की सापेक्ष नमी 50% से अधिक नहीं है 40 डिग्री सेल्सियस, और उच्च सापेक्ष नमी कम तापमान पर अनुमति दी जा सकती है, जैसे कि 10 डिग्री सेल्सियस पर 90% तक।

ऊंचाई: स्थापना स्थल की ऊंचाई 2000 मीटर से अधिक नहीं है।

4. स्थापना श्रेणी-II

प्रदूषण स्तर 3: स्तर

4. संरचनात्मक विशेषताएं

संरचना पतली स्टील प्लेटों, मापने के उपकरणों, बटन संकेतक और नियंत्रण स्विच, आदि द्वारा वेल्डिंग की जाती है, इसे दरवाजे पर स्थापित किया जा सकता है।अन्य विद्युत उपकरण जैसे संपर्कर, बिजली ब्रेकर, टर्मिनल ब्लॉक, आदि स्थापित किया जाना चाहिए

बॉक्स के अंदर रैक पर।बॉक्स खोल की ऊपरी और निचली दीवारों पर नॉक-डाउन छेद हैं, जो इलेक्ट्रिक और केबल पाइपलाइन के विभिन्न विनिर्देशों को स्थापित करने के लिए सुविधाजनक है।

5. मुख्य तकनीकी पैरामीटर

आकार और स्थापना आकार

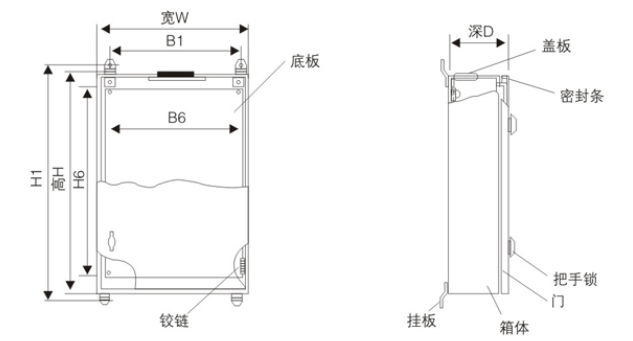

रूपरेखा स्थापना का योजनाबद्ध आरेख

7. मुख्य तकनीकी पैरामीटर
