YBBD-12 पैड माउंट ट्रांसफार्मर

1.सीमा

YBBD-12 श्रृंखला अर्ध-दफन बॉक्स सबस्टेशन (अर्ध-भूमिगत बॉक्स सबस्टेशन के रूप में जाना जाता है, जिसे परिदृश्य भूमिगत बॉक्स सबस्टेशन भी कहा जाता है) यह बॉक्स ट्रांसफार्मर की एक नई पीढ़ी है जिसे आधुनिक शहरी निर्माण और प्रबंधन के पूर्ण अनुसंधान और चर्चा के आधार पर विकसित किया गया है। इसका मुख्य हिस्सा भूमिगत दफन है, बहुत कम या यहां तक कि कोई भूमि पर कब्जा कर रहा है, दृश्य प्रभाव बहुत अच्छा है, शहरी भूमि की कमी और शहरी सोरायसिस के बीच विरोधाभास को हल करना, आसपास के वातावरण के साथ सामंजस्यपूर्ण और एकीकृत, और अधिकांश विशेषज्ञों और उपयोगकर्ताओं द्वारा अत्यधिक माना जाता है। सेमी-दफन बॉक्स सबस्टेशन के पूरे सेट को संदर्भित करता है बॉक्स सबस्टेशन के पूरे सेट को पूरी तरह से सील बॉक्स में स्थापित किया गया है और पूरा जमीन के नीचे सेट किया गया है, यह ग्राउंड बॉक्स प्रकार सबस्टेशन के समान है, आंतरिक उपकरण समान है, उसी 10kv इनपुट वोल्टेज को ट्रांसफार्मर द्वारा 400/220v वितरण वोल्टेज को कम कर दिया जाता है और फिर लोड बिंदु पर भेजा जाता है, जिसका उपयोग रिंग नेटवर्क वितरण प्रणाली के लिए किया जा सकता है, और एक रेडियल पावर ग्रिड टर्मिनल पावर सप्लाई सबस्टेशन के रूप में भी इस्तेमाल किया जा सकता है। अर्ध-दफन बॉक्स में उत्कृष्ट विरोधी जंग और दबाव प्रतिरोध है, और इसमें पूर्ण सीलिंग है।

"नवीनता" और "सुंदरता" की खोज और आधुनिक शहरी बिजली सुविधाओं का पर्यावरण संरक्षण आज के बिजली निर्माण और विकास की प्रवृत्ति है, और यह शहर के आधुनिकीकरण और सभ्यता की डिग्री का एक महत्वपूर्ण प्रतीक भी है। प्रथम श्रेणी बिजली उपकरण बनाने, शहरी पर्यावरण को सौंदर्यीकरण और समाज की सेवा करने के उद्देश्य से, हमारी कंपनी सक्रिय रूप से वर्तमान बिजली उपकरण स्थापना और रखरखाव को हल करने का प्रयास करती है, जैसे ओवरहेड लाइन भूमिगत इंजीनियरिंग, तटीय टाइफून नमक स्प्रे क्षरण, पर्यावरण दृष्टि और कई अन्य कठिनाइयां, और पर्यावरण के अनुकूल गैर-धातु अर्ध-दफन बॉक्स सबस्टेशन विकसित करने के लिए विदेशी उन्नत तकनीक का परिचय और अवशोषित करता है।

2.अवलोकन ( Overview )

2.1.मॉडल और अर्थ:

बीडी और बी □ / 0.4 □

ट्रांसफार्मर की रेटेड क्षमता KVए ए

कम वोल्टेज पक्ष पर रेटेड वोल्टेज KV

उच्च वोल्टेज पक्ष केवी पर रेटेड वोल्टेज, 12, 40.5

स्थापना विधि, बीडी अर्ध-दफन स्थापना

बॉक्स सबस्टेशन

पूर्व-इंस्टॉल किया गया

2.2.उपयोग की शर्तें:

उपयोग की सामान्य शर्तें

a) ऊंचाई

ऊंचाई 1000 मीटर से अधिक नहीं है

b) परिवेश का तापमान

अधिकतम तापमान 40 °C

न्यूनतम तापमान -30 °C

c) सापेक्ष आर्द्रता

25 डिग्री सेल्सियस पर, हवा की सापेक्ष नमी 95% से अधिक नहीं है, और मासिक औसत 90% से अधिक नहीं है।

d) स्थापना वातावरण

स्थापना वातावरण स्पष्ट गंदगी आंदोलन, विस्फोटक, संक्षारक गैसों और धूल से मुक्त होना चाहिए।स्थापना स्थल हिंसक कंपन और झटका से मुक्त होना चाहिए और इसे कम स्थानों पर नहीं रखा जा सकता है।

उपयोग की विशेष शर्तें

उपरोक्त सामान्य उपयोग की शर्तों के अलावा, उपयोग की अन्य शर्तें GB1094.1, GB / T11022, GB / T14048.1 और GB7251.1 के प्रावधानों के अनुसार हैं।

2.3.मुख्य पैरामीटर:

संरचनात्मक विशेषताएं:

3.1संरचना (structure)

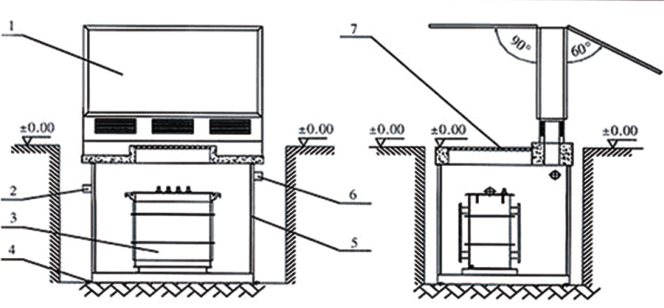

अर्ध-दफन बॉक्स ट्रांसफार्मर की संरचना चित्र 1 में दर्शाई गई है।

सेमी-दफन बॉक्स ट्रांसफार्मर मुख्य रूप से भूमिगत ट्रांसफार्मर और विज्ञापन प्रकाश बॉक्स आउटडोर स्विचगियर से बने होते हैं। भूमिगत ट्रांसफार्मर एक नया प्रकार का कॉम्पैक्ट सबस्टेशन उपकरण है जो ट्रांसफार्मर, उच्च-वोल्टेज लोड स्विच, फ्यूज, आदि को जोड़ती है, जो गड्ढे में स्थापित है, सतह स्थान पर कब्जा नहीं करता है, कुछ समय के लिए पानी में डूब सकता है। विज्ञापन प्रकाश बॉक्स प्रकार आउटडोर स्विचगियर एक मिश्रित संरचना है जो बिलबोर्ड और आउटडोर स्विचगियर को एकीकृत करता है, जो जमीन पर स्थापित है। बॉक्स के अंदर एक बाहरी उच्च और कम वोल्टेज वितरण कैबिनेट है, और दोनों पक्ष प्रकाश बॉक्स विज्ञापन कर रहे हैं, जिसमें उत्कृष्ट दृश्य प्रभाव हैं।

3.2संरचनात्मक विशेषताएं

3.2.1 भूमिगत संयुक्त ट्रांसफार्मर

भूमिगत ट्रांसफार्मर में उपयोग किए जाने वाले भूमिगत संयुक्त ट्रांसफार्मर में निम्नलिखित विशेषताएं हैं:

(1)बॉक्स स्टेनलेस स्टील से बना है, पूरी तरह से सील किया गया है, IP68 के सुरक्षा स्तर के साथ, और ऑपरेशन के लिए पानी में डूब सकता है।

(2)उच्च और कम वोल्टेज इनलेट और आउटलेट लाइनों ने पानी के लिए रौंद और पूरी तरह से सील, पूरी तरह से इन्सुलेट, और पूरी तरह से आवरण वाले तारों के तरीकों को अपनाया, जो संचालित करने के लिए सुरक्षित हैं।

(3)नफथेनिक अल्किल ट्रांसफार्मर तेल का उपयोग अच्छी गर्मी विघटन क्षमता सुनिश्चित करने के लिए किया जाता है,

(4)अमूर्त मिश्र धातु लोहे कोर का उपयोग किया जा सकता है, जिसका एक महत्वपूर्ण ऊर्जा बचत प्रभाव होता है।

(5)उच्च इन्सुलेशन गर्मी प्रतिरोध स्तर और पर्यावरण संरक्षण।

(6)बैकअप और प्लग-इन फ्यूज ट्रांसफार्मर को सुरक्षित सुरक्षा प्रदान करते हैं।

(7)लोड स्विच में दो, तीन और चार पद हैं, जो विभिन्न प्रकार की बिजली आपूर्ति प्रणालियों के लिए उपयुक्त है।

3.2.2 पूर्वनिर्मित पिट नींव

दफन हुए परिवर्तन की गड्ढे नींव कारखाने में प्रीफैब्रिक किया गया है, और प्रीफैब्रिक गड्ढे नींव में निम्नलिखित विशेषताएं हैंः:

(1)गड्ढे की नींव को 6 मिमी से ऊपर स्टील प्लेटों के साथ प्री-डिप्रेस किया जा सकता है, और संरचना को यह सुनिश्चित करने के लिए पूरी तरह से सील किया जाता है कि सतह का पानी और अन्य मलबे गड्ढे में प्रवेश नहीं कर सकते हैं: प्रीफैब्रिकटेड सुदृढ़ कंक्रीट संरचना का भी उपयोग किया जा सकता है, और उन्नत जलरोधी तकनीक का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि नींव रिसाव न हो।

(2)गड्ढे के नीचे एक जल संग्रह टैंक प्रदान किया जाता है, और स्वचालित जल निकासी प्रणाली द्वारा नियंत्रित एक पनडुब्बी पंप स्थापित किया जाता है।

(3)उच्च और कम वोल्टेज केबल माउंटिंग ब्रैकेट केबल स्थापना और निर्धारण की सुविधा के लिए गड्ढे में स्थापित किए जाते हैं।

(4)आसान रखरखाव के लिए गड्ढे में पानी के लिए रौशनी स्थापित की गई है।

(5)नींव के शीर्ष कवर एक खुले मैनहोल से सुसज्जित है।

3.2.3 विज्ञापन प्रकाश बॉक्स के आउटडोर स्विचगियर

(1)स्विचगियर के सुरक्षात्मक खोल विज्ञापन प्रकाश बॉक्स की संरचना को अपनाता है, और प्रकाश बॉक्स खोल के दो दरवाजे सभी कोणों पर खोले जा सकते हैं, और एक प्यूमेटिक स्प्रिंग समर्थन पोजिशनिंग है, जो स्विचगियर के संचालन और रखरखाव के लिए सुविधाजनक है।

(2)प्रकाश बॉक्स एक थर्मल इन्सुलेशन परत से सुसज्जित है, जिसमें एक अच्छा थर्मल इन्सुलेशन प्रभाव होता है।

(3)प्रकाश बॉक्स के खोल के दो पक्ष विज्ञापन बोर्ड हैं, और छोटे आकार और समान प्रकाश स्रोत के साथ एलईडी प्रकाश उत्सर्जित तत्वों को अपनाया जाता है।

(4)विज्ञापन प्रकाश बॉक्स और स्विचगियर का दरवाजा लॉक स्वतंत्र रूप से सेट किया जाता है, और प्रकाश बॉक्स के रखरखाव स्विचगियर के संचालन को प्रभावित नहीं करता है।

(5)प्रकाश बॉक्स खोल एक ऑडियो और प्रकाश अलार्म डिवाइस से लैस है, जो बाहरी दुनिया द्वारा क्षतिग्रस्त होने पर अलार्म सिग्नल भेज सकता है।

(6)स्विचगियर एक डबल-लेयर दरवाजे संरचना को अपनाता है, सुरक्षा स्तर IP34 तक पहुंचता है, और दूसरी परत यह सुनिश्चित करने के लिए उपकरण दरवाजा है कि प्रकाश बॉक्स के खोल को नष्ट करने के बाद, कम-वोल्टेज कैबिनेट अभी भी एक पूर्ण और स्वतंत्र आउटडोर कम-वोल्टेज उत्पाद के सुरक्षा स्तर तक पहुंचता है।

(7)प्रकाश बॉक्स के खोल में छिपे हुए प्रशंसक स्वचालित रूप से बाहर निकल सकते हैं और तापमान को कम करने और dehumidify करने के लिए गड्ढे नींव में हवा की आपूर्ति कर सकते हैं।

3.3

जलरोधी और गर्मी वितरण

3.3.1 भूमिगत परिवर्तन के जलरोधी उपचार

यद्यपि भूमिगत बॉक्स ट्रांसफार्मर के भूमिगत संयुक्त ट्रांसफार्मर को पानी के नीचे काम करने की अनुमति है, गड्ढे की नींव में जलप्रूफिंग और जल निकासी को भूमिगत ट्रांसफार्मर के दीर्घकालिक सुरक्षित और विश्वसनीय संचालन के लिए सावधानीपूर्वक डिज़ाइन किया गया है।

कम भूजल स्तर वाले क्षेत्रों (पिट नींव के नीचे से कम) वाले क्षेत्रों के लिए, एक पूर्वनिर्मित गड्ढे संरचना को अपनाया जाता है, गड्ढे के शीर्ष पर वेंटिलेशन छेद में प्रभावी वेंटिलेशन और वर्षा प्रमाण क्षमता है, और खड्ड की नींव के नीचे पानी से चल रही है, और पानी सीधे जमीन पर जा सकता है।

3.3.2

दफन हुए परिवर्तनों के गर्मी वितरण

भूमिगत बॉक्स ट्रांसफार्मर मुख्य रूप से नीचे दिए गए पहलुओं से भूमिगत ट्रांसफार्मर के तापमान वृद्धि और गर्मी विकृत सुनिश्चित करता है::

(1)भूमिगत ट्रांसफार्मर 11 श्रृंखला कम हानि वाले उत्पादों या अमूर्त मिश्र धातु कोर उत्पादों का उपयोग करते हैं, जो नो-लोड हानि और लोड हानि को काफी कम करते हैं, इसलिए गर्मी उत्पादन कम है।

(2)ट्रांसफार्मर का गर्मी प्रतिरोध स्तर उच्च है, जिसमें एक बड़ा तापमान वृद्धि मार्जिन है, जो ट्रांसफार्मर की ओवरलोड क्षमता में भी सुधार करता है।

(3) भूमिगत ट्रांसफार्मर नेफ्थेनिक ट्रांसफार्मर तेल (या उच्च इग्निशन बिंदु तेल) का उपयोग करता है, जो एडिटिव्स को जोड़कर अत्यधिक कम तापमान पर लगातार प्रवाह कर सकता है, और इसकी अच्छी चिपचिपाहट-समय विशेषताएं जब तापमान बढ़ता है, तो तेल की गति को तेजी से बढ़ता है, यह सुनिश्चित करता है कि उत्पाद में अच्छी गर्मी अपव्यय क्षमता है।

(4)वितरण बॉक्स और फाउंडेशन गड्ढे के बीच, इनलेट और आउटलेट प्रशंसकों को स्थापित किया जाता है, और जब भूमिगत संयुक्त ट्रांसफार्मर का तापमान बढ़ता भूमिगत ट्रांसफार्मर की सामान्य प्रगति सुनिश्चित करने के लिए निर्धारित मूल्य तक पहुंच जाता है तो मजबूर ट्रांसमिशन / निकास वायु शीतलन किया जाता है।
