हम YBM-12(24) कॉम्पैक्ट सेक्शनल यूनिट सबस्टेशन के प्रदर्शन, सुरक्षित संचालन तरीके और तकनीकी पैरामीटर पेश करेंगे।
उत्पाद परिचय

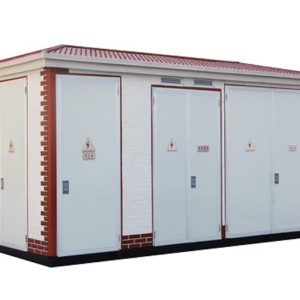

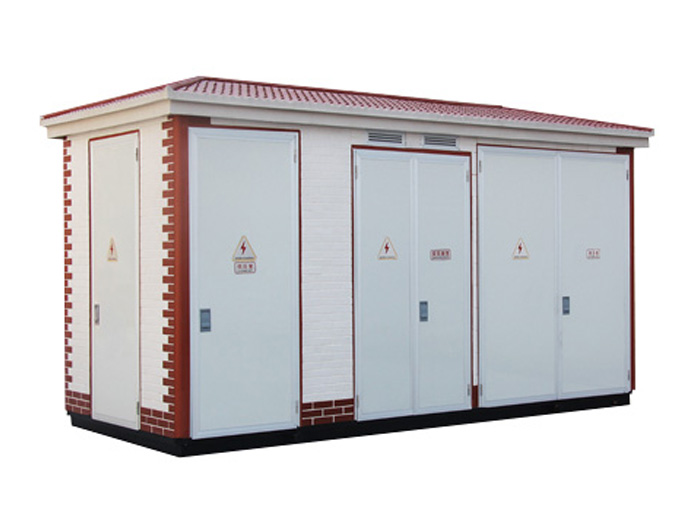

YBM-12 (24) श्रृंखला प्री-इंस्टॉल सबस्टेशन, जिसे यूरोपीय बॉक्स ट्रांसफार्मर के रूप में भी जाना जाता है, बिजली वितरण डिवाइस का एक कॉम्पैक्ट पूर्ण सेट है जो उच्च-वोल्टेज विद्युत उपकरणों, बिजली ट्रांसफार्मर और कम-वोल्टेज विद्युत उपकरणों को जोड़ता है।डिवाइस में मजबूत पूर्ण सेट, कॉम्पैक्ट संरचना, छोटे आकार, स्थानांतरित करने में आसान, सुरक्षित और विश्वसनीय संचालन, सुविधाजनक रखरखाव, सुंदर आकार, आदि की विशेषताएं हैं,विशेष रूप से शहरी सार्वजनिक बिजली वितरण, उच्च ऊंचाई इमारतों, आवासीय समुदायों, औद्योगिक और खनन उद्यमों, बंदरगाहों, तेल क्षेत्रों, पार्कों, स्टेशनों, हवाई अड्डों, मेट्रो, राजमार्गों और अन्य बिजली आपूर्ति स्थानों के लिए उपयुक्त है, ट्रांसफार्मर और वितरण उपकरण का एक नया प्रकार है।
उत्पाद संरचना
प्री-इंस्टॉल किए गए सबस्टेशन की बुनियादी संरचना उच्च-वोल्टेज विद्युत उपकरणों, बिजली ट्रांसफार्मर और कम-वोल्टेज विद्युत उपकरणों के तीन मुख्य भागों को एक कमरे में विभाजित करना है ताकि "गोल" या "उत्पाद" आकार का निर्माण हो।"आंख" फ़ॉन्ट की तुलना "पिन" फ़ॉन्ट के साथ की जाती है; "मेरे" प्रकार के वायरिंग अधिक सुविधाजनक है, इसलिए उनमें से अधिकांश "मेरे" फ़ॉन्ट लेआउट को अपनाते हैं, और "पिन" लेआउट संरचना अपेक्षाकृत कॉम्पैक्ट है, खासकर जब स्थापना साइट के फर्श क्षेत्र सीमित है, तो "पिन" फ़ॉन्ट संरचना चुनना अधिक फायदेमंद है।प्री-इंस्टॉल किए गए सबस्टेशन बॉक्स एक पूरी तरह से सील की गई संरचना है, और बॉक्स सामग्री को उच्च गुणवत्ता वाले स्टील प्लेट और एल्यूमीनियम मिश्र धातु प्लेट, समग्र रंग स्टील प्लेट, स्टेनलेस स्टील प्लेट, ग्लास फाइबर सुदृढ़ सीमेंट बोर्ड, आदि से बना किया जा सकता है।
प्री-इंस्टॉल किए गए सबस्टेशन उच्च-वोल्टेज स्विचगियर को गैस उत्पादन प्रकार, कंप्रेसर गैस प्रकार, वैक्यूम प्रकार लोड स्विच, SF6 लोड स्विच, वैक्यूम सर्किट ब्रेकर उच्च-वोल्टेज स्विचगियर में "पांच रोकथाम" का कार्य है, जो टर्मिनल, रिंग नेटवर्क और दोहरी बिजली आपूर्ति मोड को पूरा कर सकता है।पूर्व-इंस्टॉल किए गए सबस्टेशन के बिजली ट्रांसफार्मर को गैर-गोल्ड मिश्र धातु ट्रांसफार्मर, तेल-निहित पूरी तरह से सील किए गए ट्रांसफार्मर और सूखे-टाइप ट्रांसफार्मर के साथ चुना जा सकता है।यह गैस सुरक्षा और तापमान नियंत्रण सुरक्षा के साथ सुसज्जित किया जा सकता है
पूर्व-स्थापित सबस्टेशन के कम-वोल्टेज स्विच को abb, स्नाइडर और घरेलू उच्च गुणवत्ता वाले स्विच से चुना जा सकता है, और कैपेसिटर मुआवजे की विधि सह-मुआवजे और आंशिक मुआवजे का एहसास कर सकता है। पूर्ण पूरक, शून्य पिचिंग और अन्य कार्य।
प्री-इंस्टॉल किए गए सबस्टेशनों की उच्च और कम वोल्टेज इनलेट और आउटलेट लाइनें आम तौर पर केबल हैं, और उच्च वोल्टेज की विशेष जरूरतों के लिए ओवरहेड इनलेट लाइनों का उपयोग भी किया जा सकता है।केबलों की आसान स्थापना के लिए सबस्टेशन में निचले मैनहोल प्रदान किए गए हैं।प्रत्येक स्वतंत्र इंस्टॉलेशन रूम रोशनी से सुसज्जित है जो दरवाजे खुलते और बंद होने पर स्वचालित रूप से बंद हो जाती है।
मॉडल और अर्थ
Ybm Isc/0.4-OC
Perlach ट्रांसफार्मर क्षमता (केवa)
कम साइड वोल्टेज (केव)
हाई वोल्टेज साइड वोल्टेज साइड वोल्टेज (केव): 12 या 24
परिगलाप डिजाइन सीरियल नंबर
पीडीलकेपेसन उच्च/कम वोल्टेज पूर्व-स्थापित सबस्टेशन
तकनीकी पैरामीटर
वर्गीकरण | परियोजना | यूनिट | पैरामीटर |
उच्च वोल्टेज तत्व | रेटेड आवृत्ति | हर्ट्ज | 50/60 |
रेटेड वोल्टेज (Rated Voltage) | केव | 12(24) | |
शक्ति आवृत्ति वोल्टेज को सहन करती है मैदान और चरण | केव | 42(65) | |
बिजली प्रभाव वोल्टेज का सामना करना मैदान और चरण | केव | 75(125) | |
रेटेड वर्तमान | ए ए | 630 | |
अल्पकालिक प्रतिरोध के लिए रेटिंग वर्तमान | का/2 एस | 20(16) | |
रेटेड पीक वर्तमान का सामना करता है | का | 50(40) | |
कम वोल्टेज तत्व | रेटेड वोल्टेज (Rated Voltage) | V | 400 |
मुख्य लूप वर्तमान रेटिंग है | ए ए | 100 - 4000 | |
अल्पकालिक प्रतिरोध के लिए रेटिंग वर्तमान | का | 15 - 50 | |
रेटेड पीक वर्तमान का सामना करता है | का | 20 - 105 | |
रेटेड क्षमता | kVए ए | 50 - 2500 | |
ट्रांसफार्मर | नल रेंज | - | ±2×2.5% या ±5% |
समूहों को जोड़ने | - | डी, इन11याY n0 | |
शोर | डीबी | ≤55 | |
संलग्नक सुरक्षा स्तर | - | Ip33d |
उपयोग की शर्तें
1000 मीटर की ऊंचाई
परिवेश का तापमान-30 ptc ~ 40 ptc
वायु सापेक्ष आर्द्रता 90% से अधिक नहीं है (25)
उत्पाद को उस स्थान पर स्थापित किया जाना चाहिए जहां आग नहीं है, कोई विस्फोट खतरा नहीं है, कोई गंभीर प्रदूषण, कोई रासायनिक संक्षारक गैसें और हिंसक कंपन
यदि तकनीकी स्थिति अधिक हो गई है, तो उपयोगकर्ता और निर्माता मामले को संभालेंगे।
स्थापना
बॉक्स ट्रांसफार्मर का मूल संदर्भ आरेख योजना के अनुसार निर्माता द्वारा प्रदान किया जाता है। उपयोगकर्ता अपनी आवश्यकताओं के अनुसार अपना खुद का डिज़ाइन भी कर सकते हैं, लेकिन उन्हें निर्माता के साथ संवाद और बातचीत करनी चाहिए।
ग्राउंडिंग इलेक्ट्रोड एक तरफ और बॉक्स ट्रांसफार्मर फाउंडेशन के आसपास दफन है, और ट्रांसफार्मर ग्राउंडिंग और बिजली संरक्षण ग्राउंडिंग एक ग्राउंडिंग सिस्टम साझा कर सकते हैं, और बॉक्स ट्रांसफार्मर फाउंडेशन प्लेटफॉर्म के लिए जाने वाले ग्राउंडिंग तार तार दो से कम नहीं होना चाहिए, और ग्राउंडिंग प्रतिरोध Rs 4 सुनिश्चित किया जाना चाहिए।
बॉक्स ट्रांसफार्मर आधार और नींव के बीच अंतर को सीमेंट मोर्टार के साथ सील कर दिया गया है ताकि बारिश के पानी को केबल कमरे में प्रवेश करने से रोका जा सके।
संचालन और रखरखाव
उच्च वोल्टेज स्विच के संचालन और रखरखाव को उच्च वोल्टेज स्विच के इंस्टॉलेशन निर्देश मैनुअल के अनुसार करना चाहिए।कम वोल्टेज विद्युत उपकरणों में, कई बंद और विभाजित संचालन के बाद, एयर सर्किट ब्रेकर, स्थानीय रूप से जलने और कार्बन पदार्थों का उत्पादन करने के लिए मुख्य संपर्क का कारण बन जाएगा, ताकि संपर्क का संपर्क प्रतिरोध बढ़ेगा, और निर्देश मैनुअल के अनुसार एयर सर्किट ब्रेकर को नियमित रूप से बनाए रखा जाना चाहिए।सर्दियों के मौसम से पहले साल में एक बार परीक्षण करना चाहिए।
विद्युत आपूर्ति विभाग की आवश्यकताओं के अनुसार विद्युत मीटर इकाई का नियमित रूप से कैलिब्रिज किया जाता है।हमेशा ट्रांसफार्मर के संचालन का निरीक्षण करें, क्या शीतलन प्रणाली सामान्य है, क्या स्वचालित तापमान निगरानी सामान्य है, और क्या ट्रांसफार्मर की ऊपरी परत पर तेल का तापमान या कॉयल का तापमान (सुष्क प्रकार के ट्रांसफार्मर का संदर्भ) सामान्य है।उपकरण के संचालन और रखरखाव को योग्य इलेक्ट्रिक पेशेवरों द्वारा किया जाना चाहिए।
निर्देश आदेश
आदेश के समय कंपनी को उत्पाद से संबंधित निम्नलिखित जानकारी प्रदान करेगा
ए। उत्पाद मॉडल
बी. परिचालन की स्थिति
ट्रांसफार्मर प्रकार और क्षमता
डी. उच्च वोल्टेज और कम वोल्टेज मुख्य वायरिंग योजनाएं और चुने गए विद्युत घटकों के प्रकार और पैरामीटर
ई. खोल रंग और सामग्री
एफ यदि उपयोगकर्ता के पास अन्य आवश्यकताएं हैं, तो उन्हें ऑर्डर करने के समय किया जा सकता है
