हम प्रदर्शन, सुरक्षित संचालन तरीके और ybm (p) 35f/0.69kv इन्वर्टर ट्रांसफार्मर/कॉम्पैक्ट सबस्टेशन के तकनीकी पैरामीटर पेश करेंगे।
उत्पाद परिचय

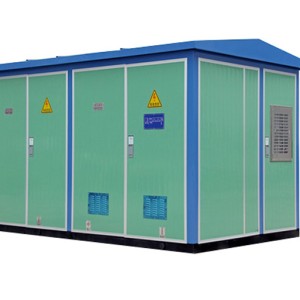

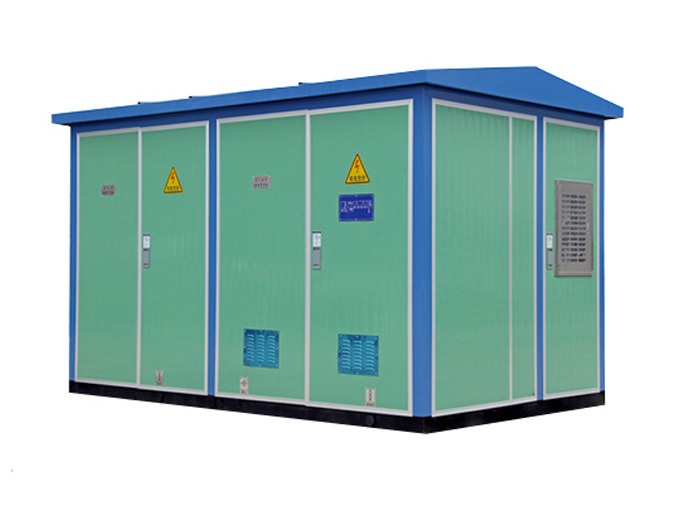

YBM (P) 35F / 0.69kV उच्च वोल्टेज / कम वोल्टेज प्री-इंस्टॉल सबस्टेशन श्रृंखला उत्पादों को विशेष रूप से पवन बिजली उत्पादन के लिए हमारी कंपनी द्वारा डिज़ाइन और विकसित किया गया है, पवन टरबाइन का आउटलेट वोल्टेज 0.69kV है, 0.69 / 35kV ट्रांसफार्मर द्वारा 35kV तक बढ़ाया गया है, और 35kv आउटलेट पक्ष पर कई सर्किट के माध्यम से एक संयुक्त इकाई बनाने के बाद 35kv केबल लाइन द्वारा 35/110kV बूस्टर स्टेशन तक पहुंचाया गया।प्री-इंस्टॉल किए गए सबस्टेशन एक पूर्ण सबस्टेशन उत्पाद है जो स्टेप-अप ट्रांसफार्मर, उच्च-वोल्टेज स्विचगियर, कम-वोल्टेज स्विचगियर और बिजली ट्रांसफार्मर और अन्य सहायक उपकरण को जोड़ता है, और उचित रूप से बॉक्स के साथ जोड़ता है।इसका प्रदर्शन पूरी तरह से GB / T17467 "उच्च / निम्न वोल्टेज प्री-इंस्टॉल उपस्टेशन" के अनुरूप है, जो कि पवन बिजली उत्पादन की विशेष उपयोग आवश्यकताओं के लिए विकसित प्री-इंस्टॉल सबस्टेशन का एक नया प्रकार है, मजबूत पूर्ण सेट, आसान स्थापना, छोटी निर्माण अवधि, कम परिचालन लागत, उच्च संरचनात्मक ताकत, मजबूत विरोधी जंग प्रदर्शन, आदि के लाभों के साथ,और समुद्र तटों, घास, रेगिस्तान और कठोर प्राकृतिक परिस्थितियों के साथ अन्य परिचालन वातावरण के लिए पूरी तरह से उपयुक्त है, और प्रदर्शन पूरी तरह से पवन खेत उपयोग की आवश्यकताओं को पूरा करता है।
मॉडल और अर्थ
Yb m (p)-35 (f)/0.69
Perlach ट्रांसफार्मर क्षमता (kva)
कम साइड वोल्टेज (kv)
पवन खेतों को समर्पित
Pelkek उच्च वोल्टेज साइड वोल्टेज साइड वोल्टेज (kv)
मज़ी संरचना, पी।
पीडीलकेपेसन उच्च/कम वोल्टेज पूर्व-स्थापित सबस्टेशन
पर्यावरण की सामान्य स्थिति
उपयोग की सामान्य स्थिति 2.1
2.1.1 ऑपरेटिंग परिवेश का तापमानः परिवेशी वायु तापमान 45 ptc से अधिक नहीं है, और 24 घंटे के भीतर मापा गया औसत 35 ptc से अधिक नहीं होता है, और न्यूनतम परिवेश वायु तापमान-30 ° है;
2.1.2 परिवेश आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता 95% से अधिक नहीं होती है; जल वाष्प दबाव का दैनिक औसत 2.2kpa से अधिक नहीं होता है, और सापेक्ष आर्द्रता का दैनिक औसत 90% से अधिक नहीं होता है; औसत मासिक जल वाष्प दबाव 1.8 kpa से अधिक नहीं है
2.1.3 ऊंचाई: 1000 मीटर
2.1.4 भूकंपीय प्रतिरोधः भूकंपीय क्षैतिज त्वरण: 0.4 मीटर/वर्ग से कम
भूकंप का ऊर्ध्वाधर गतिः 0.2 m/s ° से कम
सुरक्षा कारक: 1.67
2.1.5 स्थापना स्थल पर कोई हिंसक कंपन नहीं है, और झुकाव 3 ° से अधिक नहीं है;
2. हवा की गति 35 m/s से अधिक नहीं है
उपयोग की 2.2 विशेष शर्तें
यदि उपयोग की सामान्य शर्तें आवश्यकताओं को पूरा नहीं कर सकती हैं, तो इसे निर्माता के साथ बातचीत की जा सकती है।
3. मुख्य तकनीकी पैरामीटर
बॉक्स चर के 3.1 रेटेड पैरामीटर
3.1.1 वोल्टेज
उच्च वोल्टेज पक्ष पर रेटेड वोल्टेज: 35kv
कम वोल्टेज पक्ष पर रेटेड वोल्टेज: 0.69kv
3.1.2 रेटेड आवृत्ति: 50hz
3.1.3 रेटेड इन्सुलेशन स्तर
स्विचगियर का रेटेड इन्सुलेशन स्तर "इनडोर एसी उच्च वोल्टेज स्विचगियर के आदेश के लिए तकनीकी शर्तों" DL404-91 के प्रावधानों को पूरा करता है।
उच्च वोल्टेज पक्षः जमीन और चरण अलगाव के बीच
शक्ति आवृत्ति सामना वोल्टेज: 95kv 110kv 110kv
पीक शॉक वोल्टेज: 185kv 215kv
कम दबाव पक्ष:
शक्ति आवृत्ति वोल्टेज: 2500 वी
3.1.4 चरणों की संख्याः तीन चरण
3.1.5 कैबिनेट संरक्षण स्तर: ip44d
ट्रांसफार्मर 3.2 मुख्य तकनीकी पैरामीटर
3.2.1 तकनीकी मानक
ट्रांसफार्मर Gb1094.1 ~ 1094.5 "पावर ट्रांसफार्मर" और Gb6451.1 "तकनीकी मापदंडों और तीन-चरण तेल-विसर्जित पावर ट्रांसफार्मर के लिए आवश्यकताओं"
3.2.2 तकनीकी पैरामीटर
| परियोजना | यूनिट | पैरामीटर |
|---|---|---|
| वोल्टेज रेटिंग-प्राथमिक | केवी | 35 |
| वोल्टेज रेटिंग-द्वितीयक पक्ष | केवी | 0.69 |
| अधिकतम ऑपरेटिंग वोल्टेज | केवी | 40.5 |
| रेटेड आवृत्ति | HZ | 50 |
| रेटेड क्षमता | केवीA | 1600、2200、3150 |
| 1 मिनट की शक्ति आवृत्ति वोल्टेज | केवी | 95 (ट्रांसफार्मर के बिना), 85 (ट्रांसफार्मर) |
| बिएल प्रभाव दबाव | केवी | 185 |
| कूलिंग विधि | - | तेल-विसर्जित |
| लोड दबाव विनियमन नहीं | केवी | 35±2×2.5% |
| परिवेश का तापमान | ℃ | - 45 - +40 |
| ट्रांसफार्मर तेल की ऊपरी परत को तापमान में वृद्धि करने की अनुमति देता है | के | ≤55 |
| ट्रांसफार्मर कम वोल्टेज वाइंडिंग का तापमान | के | ≤65 |
| ट्रांसफार्मर के उच्च वोल्टेज वाइंडिंग का तापमान वृद्धि | के | ≤65 |
| शोर का स्तर | डीबी | ≤55 |
| सुरक्षा स्तर | - | Ip33d |
4. उत्पाद संरचना और विशेषताएं
4.1.1 पवन खेतों को आम तौर पर ज्वार के फ्लैट, उथले समुद्र, घास के मैदान, रेगिस्तान और अन्य स्थानों में कम प्राकृतिक स्थितियों के साथ बनाया जाता है, और पूर्व-इंस्टॉल किए गए सबस्टेशनों के सेवा जीवन को सुनिश्चित करने के लिए विभिन्न उपयोग वातावरण के अनुसार विभिन्न संक्षारण विरोधी प्रक्रियाओं का उपयोग किया जाता है।
4.1.2 बॉक्स ट्रांसफार्मर का समग्र लेआउट "उत्पाद" प्रकार है, और इसके फायदे इस प्रकार हैं: कॉम्पैक्ट संरचना, उचित, उपस्थिति और मात्रा में छोटा; मुख्य घटकों के बीच कनेक्शन सुविधाजनक है, और तांबे की पंक्ति की मात्रा में काफी कमी है; इनलेट और आउटलेट केबलों की तारों की जगह और रखरखाव की जगह बड़ी है, जो विधानसभा और रखरखाव के लिए सुविधाजनक है।बॉक्स संरचनाः सभी धातु संरचनात्मक भागों को सैंडब्लास्ट किया जाता है, हॉट-डिप गैल्वनिज, और चित्रित किया जाता है, जो यह सुनिश्चित कर सकता है कि उपकरण मजबूत जंग प्रतिरोध के साथ एक नम और भारी नमक स्प्रे वातावरण में उपयोग किया जाता है, सभी दरवाजे पैनल और दीवार पैनल, कोई इंटरलेयर नहीं है, और मध्य पॉलीयूरेथेन और सिलिकेट मिश्रित इन्सुलेशन सामग्री से भरा है, जिसमें यह सुनिश्चित करने के लिए उत्कृष्ट थर्मल इन्सुलेशन प्रदर्शन होता है कि उपकरण सुरक्षित और जल्दी से ठंडे वातावरण में ऑपरेशन में डाल दिया जाता है।
4.1.3 ट्रांसफार्मर मुख्य रूप से तीन चरण के डबल-विंद तेल-निहित नो-लोड वोल्टेज विनियमन S11 कम-लॉस बिजली ट्रांसफार्मर को अपनाता है, और अन्य प्रकार के बिजली ट्रांसफार्मर आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है।S11 प्रकार के बिजली ट्रांसफार्मर ने सामग्रियों, प्रक्रिया और संरचना में सुधारों की एक श्रृंखला अपनाई है, ताकि उत्पाद का विद्युत प्रदर्शन अंतरराष्ट्रीय 90 के दशक में समान उत्पादों के उन्नत स्तर तक पहुंच गया है, और इसके नो-लोड हानि और लोड हानि राष्ट्रीय मानकों की आवश्यकताओं से कम हैं, उच्च दक्षता और कम हानि की विशेषताओं के साथ, जो बहुत अधिक बिजली खपत और ऑपरेटिंग लागत बचा सकते हैं, और सामाजिक लाभ महत्वपूर्ण हैं।लौह कोर उच्च गुणवत्ता वाले ठंडे रोल किए गए अनाज उन्मुख सिलिकॉन स्टील शीट पूर्ण मिटर संयुक्त स्टैकिंग विधि को अपनाता है, और वैक्यूम तेल इंजेक्शन का उपयोग करता है।
4.1.4 बुद्धिमान सर्किट ब्रेकर्स या कम-वोल्टेज सर्किट ब्रेकर्स की अन्य श्रृंखला का उपयोग कम-वोल्टेज पक्ष पर बिजली वितरित करने और लाइनों और उपकरणों को ओवरलोड, अंडरवोल्टेज, शॉर्ट सर्किट, एकल-चरण ग्राउंडिंग और अन्य दोषों से बचाने के लिए किया जा सकता है।साथ ही, उपयोगकर्ताओं के लिए रखरखाव साइट पर बिजली प्रदान करने के लिए कम वोल्टेज पक्ष पर एक छोटा रखरखाव ट्रांसफार्मर स्थापित किया जाता है।कम-वोल्टेज कैबिनेट फ्रेम के विद्युत बीम गर्म-दीप गैल्वनिज और संक्षारण विरोधी हैं।
5. रखरखाव, निरीक्षण और सावधानियां
5.1 रखरखाव
5.1.1 नियमित निरीक्षण मामले
1. जांचें कि क्या प्रत्येक संकेत और संकेतक सामान्य है;
5.1.2 वार्षिक निरीक्षण और रखरखाव मामले
1. जांचें कि क्या प्राथमिक और माध्यमिक सर्किट के कनेक्शन बिंदुओं को ढीला या अधिक गर्म किया गया है;
चरण और जमीन के बीच इन्सुलेशन की जांच करने के लिए एक मेगाओएच मीटर का उपयोग करें, यह देखने के लिए कि नुकसान है या उम्र बढ़ने है;
C. यदि ट्रांसफार्मर तेल-विसर्जित है, तो तेल नमूना विश्लेषण और निरीक्षण को नियमों के अनुसार वर्ष में कम से कम एक बार किया जाना चाहिए।
धूल और विदेशी वस्तुओं को ड्रेक;
विभिन्न निरीक्षण रिकॉर्ड का अनुकरण करें।
5.1.3 रखरखाव और सावधानियां
जब एक असामान्य घटना या एक निश्चित हिस्सा असामान्य पाया जाता है, तो इसे रखरखाव या प्रतिस्थापन के लिए रोका जाना चाहिए, और ऊपरी बिजली की आपूर्ति को डिस्कनेक्ट किया जाना चाहिए और निरीक्षण के दौरान एक विश्वसनीय ग्राउंडिंग वायर को लटका दिया जाना चाहिए।
6. निर्देश आदेश
ऑर्डर करते समय, उपयोगकर्ता को निर्दिष्ट करना चाहिए कि:
6.1 मॉडल और पूर्व-स्थापित सबस्टेशन की मात्रा;
6.2 ट्रांसफार्मर मॉडल और क्षमता;
विद्युत प्राथमिक प्रणाली और द्वितीयक योजनाबद्ध आरेख प्रदान 6.3
