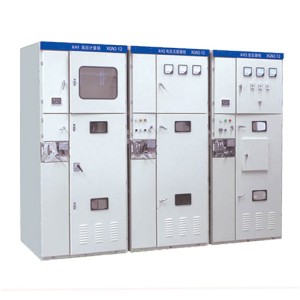

हम प्रदर्शन, सुरक्षित ऑपरेशन विधियों, और XGN2-12 मध्यम-वोल्टेज स्विचगियर के तकनीकी पैरामीटर प्रस्तुत करेंगे
आवेदन का दायरा
XGN-12 पोर्ट बॉक्स प्रकार तय धातु संलग्न स्विचगियर (रिंग नेटवर्क कैबिनेट के रूप में संदर्भित) एसी 50Hz, 10KV नेटवर्क के लिए एक ब्रेक लोड और शॉर्ट सर्किट और शॉर्ट सर्किट चालू बंद करने के लिए उपयुक्त है, यह रिंग नेटवर्क कैबिनेट लोड स्विच को संचालित करने के लिए मैनुअल और इलेक्ट्रिक स्प्रिंग तंत्र से लैस है, और ग्राउंड स्विच और अलगाव स्विच मैनुअल ऑपरेशन तंत्र से लैस हैं।इस रिंग नेटवर्क कैबिनेट में मजबूत पूर्ण प्रदर्शन, छोटा आकार, कोई आग और विस्फोट खतरा नहीं है, और इसमें एक विश्वसनीय "पांच रोकथाम" फ़ंक्शन है।
पर्यावरणीय स्थितियों का उपयोग करें
परिवेश तापमान की ऊपरी सीमा 40 °C है, और निचली सीमा -25 °C है;
ऊंचाई 1000 मीटर से अधिक नहीं है;
हवा की सापेक्ष नमी का दैनिक औसत 95% से अधिक नहीं है, और मासिक औसत 90% से अधिक नहीं है; पानी की वाष्प का दैनिक औसत 2.2x10-3Mpa से अधिक नहीं है, और मासिक औसत 1.8x10-3Mpa से अधिक नहीं है;
आस-पास की हवा ज्वलनशील गैसों और पानी के वाष्पों द्वारा जंग या स्पष्ट रूप से प्रदूषित नहीं है;
कोई नियमित हिंसक vibrationएस नहीं।
मॉडल और अर्थ
XGN□-□-□-□/□-□
तापीय स्थिर वर्तमान (का)
- रेटेड वर्तमान (ए)
ऑपरेशन विधि (जे वसंत ऑपरेशन डी इलेक्ट्रोमैग्नेटिक ऑपरेशन)
एक योजना नंबर
- रेटेड वोल्टेज (Rated Voltage)
- डिजाइन सीरियल नंबर
- - - - इनडोर
-फिक्सिंग
बॉक्स प्रकार (Box Type)
पर्यावरणीय स्थितियों का उपयोग करें
◆ परिवेश तापमान की ऊपरी सीमा 40 ° C निचली सीमा -25 ° C (अंदरूनी):
◆ 1000 मीटर आवंटन;
(Whenपानी की ऊंचाई 1000 मीटर से अधिक है, यह DUT593-1996 के प्रासंगिक प्रावधानों के अनुसार लागू किया जाएगा "उच्च-वोल्टेज स्विचगियर के साझा आदेश के लिए तकनीकी दिशानिर्देश");
सापेक्ष नमी का दैनिक औसत 95% से अधिक नहीं है, और मासिक औसत 90% से अधिक नहीं है:
जमीन के झटके की तीव्रता 8 डिग्री से अधिक नहीं है;
◆ कोई आग, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक संक्षारण और हिंसक अशांति स्थान नहीं।
स्विचगियर के मुख्य तकनीकी पैरामीटर
सीरियल नंबर | परियोजना | यूनिट | डेटा |
1 | रेटेड वोल्टेज (Rated Voltage) | केव | 3、6、10 |
2 | अधिकतम ऑपरेटिंग वोल्टेज | केव | 3.5、8.9、11.5 |
3 | रेटेड वर्तमान | ए ए | मई-00 |
4 | रेटेड ब्रेकिंग वर्तमान | का | 16.20、31.5、40 |
5 | रेटेड शॉर्ट सर्किट सगाई (रेटेड शॉर्ट सर्किट ऑफ वर्तमान) | का | 40、50、80.100 |
6 | लघु सर्किट थर्मल स्थिरता वर्तमान | का | 16.20、31.5、40 |
7 | थर्मल स्थिर वर्तमान के लिए रेटेड | का | 40、50、80、100 |
8 | रेटेड थर्मल निपटान समय | एस | 4 |
9 | सुरक्षा स्तर | आईपी | आईपी2X |
10 | Buएसbar प्रणाली | - | बस के बगल में एक ही बसबार |
11 | यह कैसे काम करता है | - | विद्युत चुंबकीय प्रकार, वसंत ऊर्जा भंडारण प्रकार |
12 | आयाम ( चौड़ाई, × गहराई, × ऊँचाई) | एमएम | 1100 × 1200 × 2650 (1000ए ए से नीचे)). |
13 | वजन | किग्रा | 1000 |
संरचना और त्रुटि विरोधी उपकरण
संरचना
कैबिनेट एक धातु संलग्न बख्तरबंद संरचना है, कैबिनेट के कंकाल को कोण इस्पात द्वारा वेल्डिंग किया जाता है, और कैबिनेट को एक सर्किट ब्रेकर कमरे, एक बसबार कमरे, एक केबल कमरे और एक रिले कमरे में विभाजित किया जाता है, और कैबिनेट में मुख्य घटकों के संचालन को अवलोकन खिड़की और मुखौटा पर प्रकाश व्यवस्था के माध्यम से देखा जा सकता है।स्विचगियर के तकनीकी प्रदर्शन में सुधार करने के लिए, मुख्य घटकों (जैसे सर्किट ब्रेकर, रोटेरी डिस्कनेक्ट स्विच, आदि)इसे फिर से डिजाइन किया गया है।
कैबिनेट के लेआउट के अनुसार, रिले कमरे को रिले के साथ स्थापित किया जाता है, दरवाजा सिग्नल रिले, संकेतक उपकरण, सिग्नल प्रकाश, ट्रांसफर स्विच इंस्टॉलेशन और ऑपरेशन कक्ष से लैस किया जा सकता है, पीछे बसबार कमरा है, निचले भाग केबल कमरा है, उपयोगकर्ता आसानी से तार कर सकता है।फ्रंट सर्किट ब्रेकर रूम है, जो स्विचगियर के रखरखाव की सुविधा देता है।कैबिनेट के आंतरिक तंत्र को चित्र 1, चित्र 2 और उत्पाद मैनुअल में दिखाया गया है।
त्रुटि रोकथाम उपकरण
"पांच रोकथाम" फ़ंक्शन हैं: सर्किट ब्रेकर्स के गलत डिस्कनेक्ट और गलत कनेक्शन को रोकने के लिए; लोड के साथ डिस्कनेक्ट स्विच की गलत पहचान और गलतफहमी को रोकें; लाइव शटडाउन और ग्राउंड स्विच को रोकें; जमीन खोलने और बंद होने पर बिजली की आपूर्ति चालू होने से रोकें; लाइव अंतराल में गलत प्रवेश को रोकता है।
यह स्विचगियर अनिवार्य यांत्रिक लॉक विधि को अपनाता है, और विरोधी त्रुटि डिवाइस मुख्य घटकों जैसे समर्थन, डिस्क, पैनल, लॉक प्लेटों, हैंडल, और कनेक्टिंग रॉड से बना है, जिनमें विश्वसनीय प्रदर्शन, पूर्ण कार्य, सरल संरचना और आसान ऑपरेशन की विशेषताएं हैं, ताकि "पांच रोकथाम" को आसानी से और प्रभावी ढंग से प्राप्त किया जा सके।:
(1)लाल और हरे रंग की प्लेटों के साथ नियंत्रण स्विच (केडब्ल्यू स्विच) का उपयोग सर्किट ब्रेकर योजनाओं में गलत डिस्कनेक्शन और सर्किट ब्रेकरों के गलत होने को रोकने के लिए किया जाता है;
(2)केवल सर्किट ब्रेकर वास्तव में डिस्कनेक्ट होने के बाद, छोटे हैंडल को "कार्य" स्थिति से बाहर निकाला जा सकता है और "डिस्कनेक्ट लॉकिंग" स्थिति के लिए दाईं ओर डायल किया जा सकता है; विभाजित और बंद अलगाव स्विच; लोड विभाजन को रोकें और अलगाव स्विच बंद करें।लचिंग और एंटी-लॉकिंग की विश्वसनीयता में दोहरे त्रुटि रोकथाम कार्य होते हैं, अर्थात, जब छोटा हैंडल "विघटन और लॉक" स्थिति में होता है, तो यह केवल ऊपरी और निचले अलगाव स्विच को बंद कर सकता है और विभाजित कर सकता है, और सर्किट ब्रेकर को बंद नहीं कर सकता है, सर्किट ब्रेकर के गलत होने से बच सकता है;
(3)जब सर्किट ब्रेकर और ऊपरी और निचले अलगाव स्विच बंद स्थिति में होते हैं और छोटे हैंडल "कार्य" स्थिति में होते हैं, तो गलती से लाइव अंतराल में प्रवेश करने से रोकने के लिए सामने और पीछे के कैबिनेट दरवाजे खोले नहीं जा सकते हैं;
(4)जब ऊपरी और निचले अलगाव स्विच खोले जाते हैं, तो ग्राउंडिंग स्विच को बंद नहीं किया जा सकता है, और छोटे हैंडल को "ब्रेक-लॉक" स्थिति से "रक्षण" स्थिति तक डायल नहीं किया जा सकता है, जो ग्राउंडिंग तार को लटकाने से रोक सकता है;
(5)यदि ग्राउंडिंग स्विच खोला नहीं जाता है, तो ऊपरी और निचले अलगाव स्विच बंद नहीं हो सकते हैं, जो ग्राउंडिंग तार के साथ डिस्कनेक्ट स्विच को बंद करने से रोक सकते हैं।

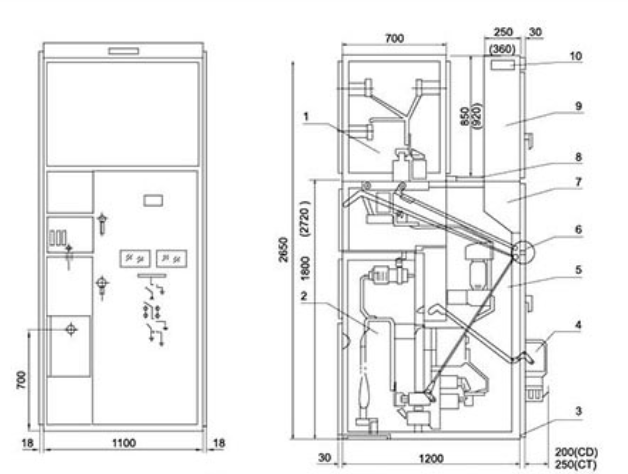

XGN■ - 12/07D रूपरेखा (चित्रा 1)
1. 2. बुलबर्ग का कमरा3. केबल रूम4. बस का गार्डन5. विद्युत चुंबकीय तंत्र (प्रिंग)नया सर्किट डिवाइस कमरा
6. 7. संयुक्त बिक्री तंत्र और मैनुअल ऑपरेशन।ऑपरेशन कक्ष 8 9. प्रेस रिलीज़ चैनल10. उपकरण का कमरा।छोटे बस टर्मिनल

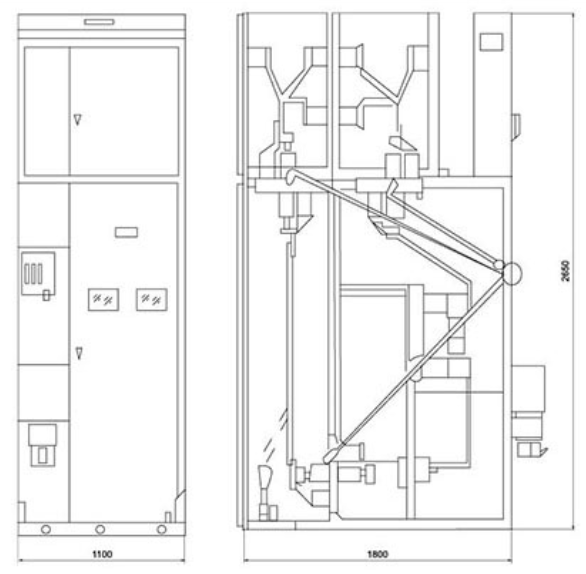

XGN-12 (बाइपास केबल आउटलेट) रूपरेखा (चित्रा 2)

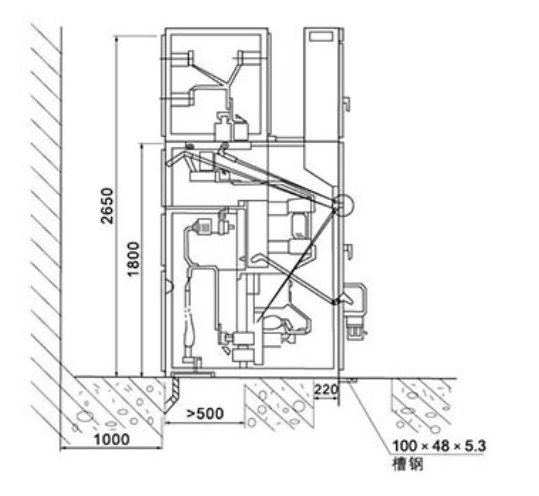

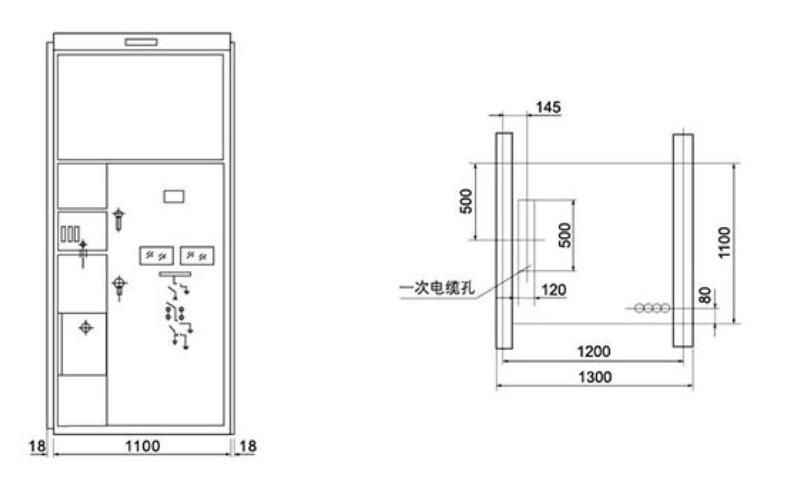

Dimenएसionएस स्थापना ड्राइंग
