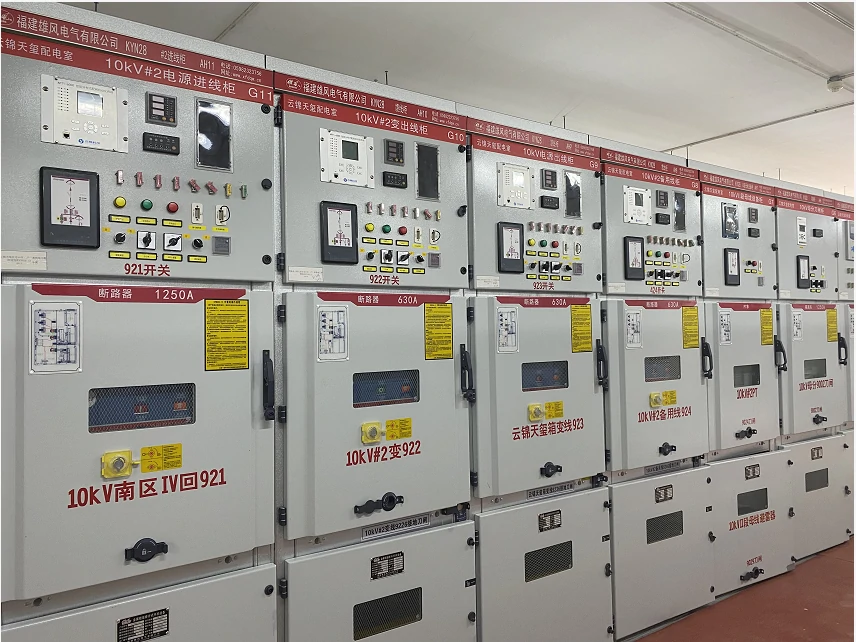

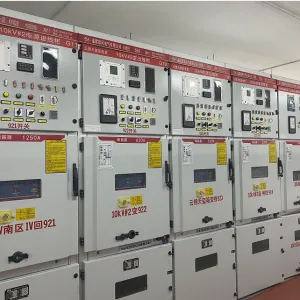

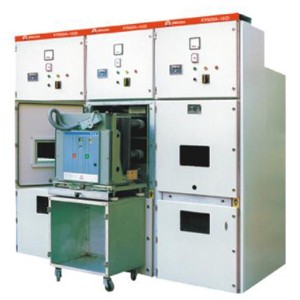

KYN28-12 मध्यम वोल्टेज स्विचगियर

पर्यावरणीय स्थितियों का उपयोग करें

हवा का तापमान: ऊपरी सीमा 40 से कम सीमा-सामान्य क्षेत्रों में 10 डिग्री तक:

ऊंचाई: 1000 मीटर;

आर्द्रता:

सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं है, और मासिक औसत 90% से अधिक नहीं है;

जल वाष्प दबावः दैनिक औसत 2.2kpa से अधिक नहीं है, और मासिक औसत 1.8kpa से अधिक नहीं है

संघनन तब हो सकता है जब तापमान, गंदगी के साथ, और यह उत्पाद दो पर्यावरणीय स्थितियों के लिए उपयुक्त है जो निम्नलिखित सामान्य स्थितियों की तुलना में कठोर हैं।:

(1) । हल्के गंदगी के साथ कम (औसत महीने में दो बार से अधिक नहीं);

(2) । आमतौर पर गंभीर प्रदूषण के साथ कोई संघनन (औसत वर्ष में दो बार से अधिक नहीं);

• कोई आग, विस्फोट के खतरे और गंभीर प्रदूषण नहीं हैं जो धातु और क्षति इन्सुलेशन और अन्य कठोर स्थानों को संक्षारक करने के लिए पर्याप्त हैं;

80 से अधिक के कोई हिंसक कंपन, गांठ और ऊर्ध्वाधर झुकाव नहीं हैं;

नोटः (1) भंडारण और परिवहन की अनुमति है

(2) जब ऊंचाई 1000 मीटर से अधिक है, तो इसे "उच्च वोल्टेज विद्युत उपकरणों के उपयोग के लिए ऊंचाई वाले क्षेत्रों के लिए तकनीकी आवश्यकताओं" के अनुसार नियंत्रित किया जाएगा; जब ऊंचाई 2000 मीटर से अधिक नहीं होती है, तो कम दबाव सहायक उपकरण को किसी भी उपाय करने की आवश्यकता नहीं होती है;

(3) जब उपयोग की वास्तविक शर्तें उपरोक्त से भिन्न होती हैं, तो यह उपयोगकर्ता और निर्माता के बीच बातचीत की जानी चाहिए।

मॉडल और अर्थ

K y n 28 - 12/□ - □

                              पाललोगों की रेटिंगब्रेकिंग शॉर्ट सर्किट करंट (का)

                                पाललोगों की रेटिंगवर्तमान (ए)

पाललोगों की रेटिंग वोल्टेज (kv) ।

└─डिजाइन सीरियल नंबर

└─अंदर

└─टाइप करें

पाललोगों धातु कवच

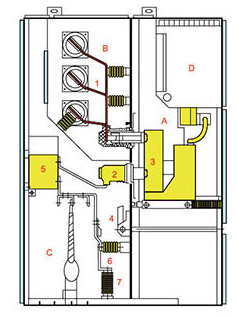

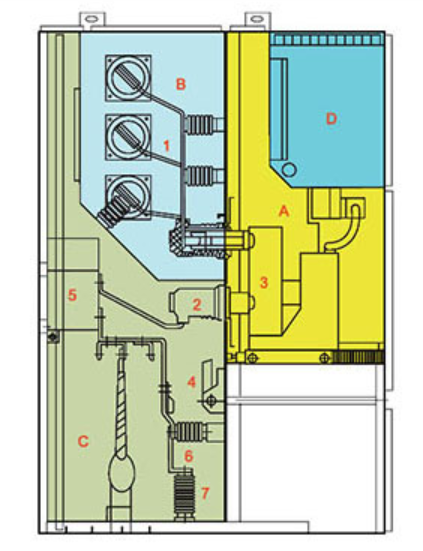

स्विचगियर की संरचना का योजनाबद्ध आरेख

आकृति 1

ए। सर्किट ब्रेकर डिब्बे बी. बबर डिब्बे

सी। केबल रूम डी रिले इंस्ट्रूमेंट रूम

1. बबर 2. स्थिर संपर्क डिस्क 3. सर्किट ब्रेकर

4. ग्राउंडिंग स्विच 5. वर्तमान ट्रांसफार्मर

6. कैपेसिटिव वोल्टेज डिवाइडर 7. बिजली गिरफ्तारी

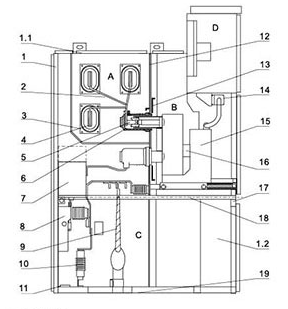

स्विचगियर संरचना का योजनाबद्ध आरेख

1. आवास 2. शाखा छोटे बबबर 3. बबर आस्तीन 4. मुख्य बबर

स्थिर संपर्क उपकरण 6. स्थिर संपर्क बॉक्स 7. वर्तमान ट्रांसफार्मर

8. ग्राउंडिंग स्विच 9. केबल 10. उछाल गिरफ्तारी मुख्य बस को टक्कर

12. लोड और अलग विभाजन 13. 14. विभाजन (फ्लैप) द्वितीयक प्लग

15. सर्किट ब्रेकर हैंडकार्ट 16 । 17. हीटर डिवाइस क्षैतिज विभाजन निकालने

18. 19. ग्राउंडिंग स्विच ऑपरेटिंग सिस्टम बेस प्लेट

ए ए.बबर रूम बी सर्किट ब्रेकर हैंडकार्ट रूम सी। केबल रूम डी रिले इंस्ट्रूमेंट रूम

1.1. दबाव राहत उपकरण 1.2 छोटे चककिंग नियंत्रण

मानकों को पूरा करें

उत्पाद निम्नलिखित मानकों को पूरा करता है:

1.IEC-298

2.GB3906-1991

3.DLT404-19974 जीबी/T11022-1999

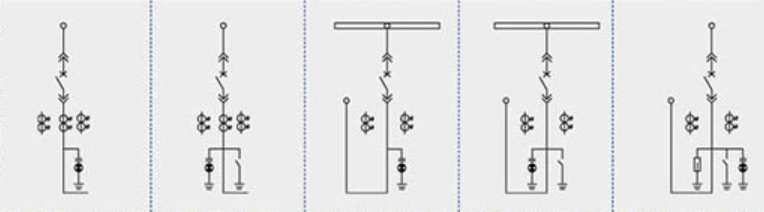

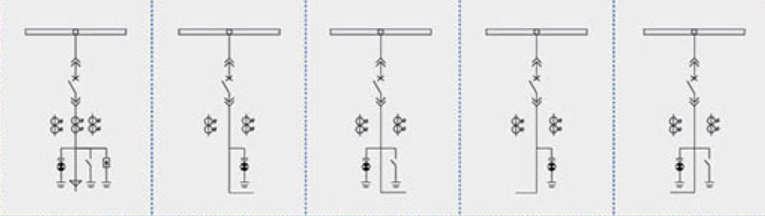

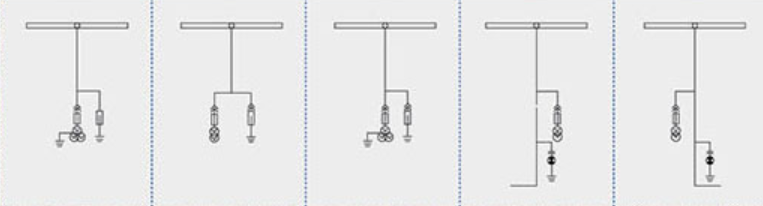

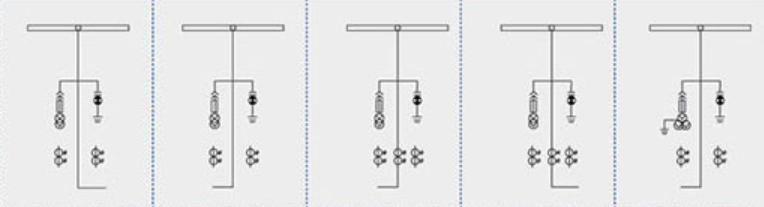

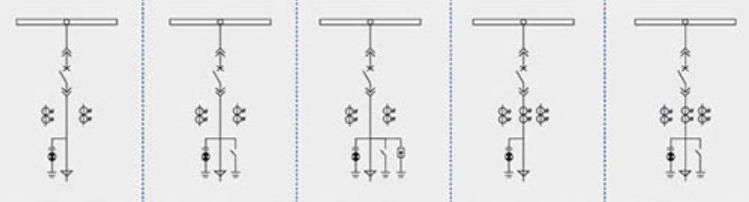

प्राथमिक वायरिंग योजना
