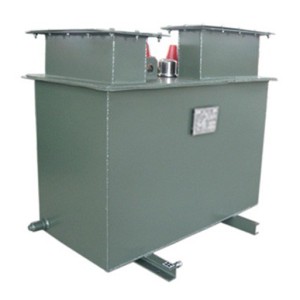

ट्रांसफार्मर: S11-DM श्रृंखला भूमिगत तरल भरा ट्रांसफार्मर

उत्पाद परिचय

भूमिगत ट्रांसफार्मरः एक वितरण ट्रांसफार्मर या संयुक्त ट्रांसफार्मर जिसे गड्ढे में स्थापित किया जा सकता है।आम तौर पर गड्ढे में स्थापित, यह सतह पर प्रभावी स्थान पर कब्जा नहीं करता है, दृश्य प्रभाव को प्रभावित नहीं करता है, बिजली आपूर्ति उपकरण और आसपास के वातावरण को सामंजस्यपूर्ण बनाता है, और बाहरी दुनिया से अनजाने में या जानबूझकर नुकसान से बच सकता है, और आसपास के पर्यावरण और उपकरणों के कर्मियों पर प्रभाव को भी कम किया जा सकता है।

शहरी विकास और शहरी बिजली ग्रिड परिवर्तन की गहराई के साथ, सुरक्षित, विश्वसनीय और भूमिगत ट्रांसफार्मर जो सतह अंतरिक्ष पर कब्जा नहीं करते हैं, धीरे-धीरे सड़क प्रकाश, आवासीय बिजली, हवाई अड्डों, शहर के वर्गों, राजमार्गों, पुलों, सुरंगों, आदि में उपयोग किया जा रहा है केंद्रीय शहरी क्षेत्रों में।

उत्पाद विशेषताएं:

1.शहरी वातावरण के लिए उपयुक्त (बेटमेंट या तहखाने में स्थापित), विशेष रूप से घने आबादी वाले केंद्रीय शहरों के लिए उपयुक्त; 2.सड़कों, राजमार्गों, पुलों, सुरंगों, पार्किंग स्थल, हवाई अड्डों, बंदरगाहों, पर्यटक आकर्षणों, आदि के लिए उपयुक्त प्रकाश व्यवस्था और बिजली प्रणाली: 3.उच्च और कम वोल्टेज इनलेट और आउटलेट लाइनों ने जलproof और पूरी तरह से सील, पूरी तरह से इन्सुलेट और पूरी तरह से आवरण वाले तारों के तरीकों को अपनाया;

4.बॉक्स का खोल विरोधी संक्षारण स्टील प्लेट या स्टेनलेस स्टील से बना है, पूरी तरह से सील किया जाता है, और समय की अवधि के लिए पानी में डूब सकता है; 5.सुरक्षा प्रणाली पूरी तरह से ऑपरेशन की सुविधा और सुरक्षा पर विचार करती है, और सहायक उपकरण एक ही प्रदर्शन के साथ अमेरिकी कूपर कंपनी या घरेलू उच्च गुणवत्ता वाले उत्पादों से बने हैं;ऑपरेशन रॉड का उपयोग भूमिगत ट्रांसफार्मर को संचालित करने के लिए किया जाता है, जिसमें संयुक्त ट्रांसफार्मर के समान ऑपरेशन मोड होता है;

7.पूरी तरह से गर्मी विकिरण स्थितियों की विशेषताओं पर विचार करते हुए, ट्रांसफार्मर कम नुकसान और कम तापमान डिजाइन को अपनाता है;ट्रांसफार्मर के तहखाने में जलरोधी प्रवेश सुरक्षा और स्वचालित निकासी उपाय स्थापित किए गए हैं।

उत्पाद संरचना

भूमिगत ट्रांसफार्मर आम तौर पर कंक्रीट के साथ निर्मित गड्ढे में स्थापित किए जाते हैं, जो सतह की जगह पर कब्जा नहीं करते हैं, और उच्च-वोल्टेज केसिंग कुएं और कम-वोल्टेज के अंत भूमिगत ट्रांसफार्मर और बॉक्स कवर पर स्थापित किए जाते हैं।

फ्यूज, प्लग-इन बंदर, दबाव रिलीज़ वाल्व, इन सामानों को जमीन पर देखा और संचालित किया जा सकता है।

टैंक स्टेनलेस स्टील से बना है (या उच्च गुणवत्ता वाले स्टील प्लेट बहु-स्तर विरोधी संक्षारण तकनीकी उपायों का उपयोग करना), पूरी तरह से सील की गई संरचना और बंद वेल्डेड संरचना के साथ बॉक्स सीलिंग क्षेत्र को कम करने के लिए, जिसका उपयोग किया जा सकता है।

जमीन के विशेष वातावरण में दीर्घकालिक सुरक्षित संचालन।

भूमिगत कॉम्बी ट्रांसफार्मर का एकीकृत नियंत्रण उपकरण आरएस 485, वायर्ड एमलोडेन, वायरलेस जीएसएम, या वायरलेस जीपीआरएस के माध्यम से बाहरी दुनिया को संचार संकेत भेज सकता है।यदि आप कोई भी उपयोग नहीं करते हैं

जब लाइन GPRS बाहरी दुनिया को संचार संकेत भेजता है, तो उपयोगकर्ताओं को केवल वास्तविक समय में ट्रांसफार्मर ऑपरेशन के पैरामीटर की निगरानी करने के लिए नामित वेबसाइट पर लॉग इन करने की आवश्यकता होती है।

भूमिगत ट्रांसफार्मर के लिए जलरोधन उपाय

1.बुनियादी डिजाइन और उत्पादन के दौरान जलरोधी विचार

शीर्ष: वेंटिलेशन छेद में प्रभावी वर्षा-रोधी और जल-रोधी क्षमताएं हैं;

पक्ष: सतह के विपरीत पक्ष पर सतह का उपचार जलरोधी कंक्रीट सामग्री से बना है, ताकि पानी की रिसाव गड्ढे के किनारे से प्रवेश नहीं कर सके

नीचे: भूमिगत ट्रांसफार्मर को स्थापित करने के लिए जलरोधी कंक्रीट लोड-बेयरिंग बेस गड्ढे के नीचे से 300 मिमी अधिक है, और पानी जो आमतौर पर जमीन से गड्ढे में बहता है, आधार के नीचे एक अंगूठी में बहता है।

सड़क पर, यह भूमिगत ट्रांसफार्मर में भिगोया नहीं जाएगा।

2.नींव के नीचे पानी मुक्त रेत के कंकड़ों के साथ रखा जाता है, और पानी जमीन में अपेक्षाकृत जल्दी प्रवेश कर सकता है।

3.भूमिगत ट्रांसफार्मर को एक निश्चित अवधि के लिए पानी में 0.5 मीटर से नीचे संचालित करने की अनुमति है, जो बाढ़ आपदाओं का विरोध कर सकता है और बिजली आपूर्ति प्रणाली की विश्वसनीयता में प्रभावी ढंग से सुधार कर सकता है।लेकिन भूमिगत ट्रांसफार्मरों के लिए

बाढ़, भारी बारिश और बरसात के मौसम के लंबे समय के बाद गड्ढे में पानी के संचय की जांच करने की सिफारिश की जाती है।

भूमिगत ट्रांसफार्मरों के तापमान वृद्धि के नियंत्रण के लिए उपाय

भूमिगत ट्रांसफार्मर के तापमान वृद्धि नियंत्रण के लिए, यह निम्नलिखित चार पहलुओं द्वारा गारंटी दी जा सकती है::

1.ट्रांसफार्मर के कम तापमान वृद्धि डिजाइन, शीर्ष तेल तापमान लगभग 45K पर नियंत्रित किया जाता है, जो राष्ट्रीय मानक द्वारा निर्धारित 60K से बहुत कम है, और डिजाइन विचार है:

1.गर्मी लोड सीधे नुकसान के आनुपातिक है, और हमारी कंपनी द्वारा डिज़ाइन और उत्पादित भूमिगत ट्रांसफार्मर में उपयोग की जाने वाली कच्चे माल GB6451-1999 की तुलना में कम नुकसान वाले उत्पाद हैं।

30% कम नो-लोड हानि और 15% कम लोड हानि; 9 श्रृंखला की तुलना में, नो-लोड हैंगर की खपत 20% कम है, इसलिए गर्मी लोड कम है।

2.नफथेनिक अल्किल ट्रांसफार्मर तेल का उपयोग किया जाता है, जो additives जोड़ने के बिना बहुत कम तापमान पर तेल मध्यम प्रवाह को स्वतंत्र रूप से बना सकता है, और इसकी अच्छी चिपचिपाता-समय विशेषताओं ने इसे तापमान पर बढ़ा दिया है

उच्च गति पर, तेल के प्रवाह को तेज किया जाता है, यह सुनिश्चित करता है कि उत्पाद में अच्छी गर्मी विकृत क्षमता है।

2.बॉक्स संरचना

एक भूमिगत ट्रांसफार्मर के टैंक की दीवार का गर्मी वितरण मुख्य रूप से विकिरण पर निर्भर करता है।गर्मी हमेशा हीटिंग तत्व से कम तापमान के साथ आस-पास के माध्यम में तरंगों के रूप में विकिरण की जाती है।विकिरण की ऊर्जा तापमान पर निर्भर करती है

डिग्री, हीटिंग तत्व के आकार और इसकी सतह का रंग।इसलिए, भूमिगत ट्रांसफार्मर विकिरण को बढ़ाने के लिए फ्लैट ईंधन टैंकों और फ्लैट हीट सिंक का उपयोग करते हैं।

3.सतह उपचार;

चूंकि भूमिगत ट्रांसफार्मर शरीर को ठंडी सतह के नीचे स्थापित किया जाता है, इसलिए यह सुनिश्चित करने के लिए एक विशेष सतह सतह उपचार प्रक्रिया का उपयोग किया जाता है कि इसमें अच्छी गर्मी विकिरण क्षमता और मजबूत जंग प्रतिरोध है।

क्षमता।

4.मूल उत्पादन

फाउंडेशन और बाहरी दुनिया के बीच गर्मी का विकिरण गर्मी प्रवाह और वायु संवहन पर निर्भर करता है, और वायु परिसंचरण को बढ़ाने के लिए फाउंडेशन के शीर्ष पर वेंटिलेशन उद्घाटन और वायु डिफलेक्टर स्थापित किए जा सकते हैं।

प्रदर्शन पैरामीटर
