हम प्रदर्शन, सुरक्षित ऑपरेशन विधियों, और तकनीकी पैरामीटर प्रस्तुत करेंगे
अवलोकन

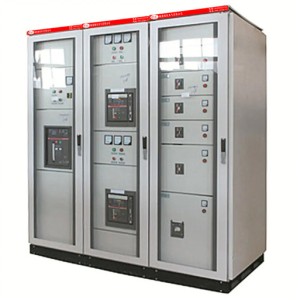

जीडीएफ प्रकार कम वोल्टेज निश्चित विभाजन स्विच
गियर (इसके बाद "सलीकृत" के रूप में संदर्भित किया जाता है)
हम अपनी कंपनी का है)
जीसीएस फिक्स्ड स्विचगियर
विशेष आवश्यकताओं के आधार पर
उपयोगकर्ता की शक्ति वितरण योजना
इंजीनियरिंग प्रायोग्यता के विकास और विकास में घरेलू उन्नत क्षैतिज कम वोल्टेज स्विचगियर है।डिवाइस लागू एसी 50 ~ 60HZ, रेटेड वोल्टेज 660V और नीचे सिस्टम, बिजली उत्पादन, संचरण, बिजली रूपांतरण और बिजली के लिए उपयोग किया जाता है उपकरण का सामान्य नियंत्रण जो उपभोग किया जा सकता है।डिवाइस राज्य के माध्यम से पारित किया कम वोल्टेज इलेक्ट्रॉनिक नियंत्रण उपकरण गुणवत्ता पर्यवेक्षण, निरीक्षण और परीक्षण केंद्र 5000A के प्रकार का परीक्षण आंतरिक दोष आर्क परीक्षण और प्रांतीय मूल्यांकन की बड़ी उत्पादन क्षमता है।
तकनीकी पैरामीटर
डिवाइस IEC60439-1, GB7251.1-2005 "कम-वोल्टेज स्विचगियर और नियंत्रण उपकरण", JB / T9661-1999 "कम-वोल्टेज निकासी स्विचगियर" और GB / T9466 "कम-वोल्टेज स्विचगियर के लिए बुनियादी परीक्षण विधियों" और IEC1641 "अंतरिक दोषों के कारण आर्क के मामले में बंद कम-वोल्टेज स्विचगियर और नियंत्रण उपकरण के लिए परीक्षण नियम" के अनुरूप है।इसके तकनीकी पैरामीटर हैं:
ऑपरेटिंग वोल्टेज (V) | 380（400）、 660（690） | |
रेटेड इन्सुलेशन वोल्टेज (V) | 690 | |
रेटेड ऑपरेटिंग वर्तमान (ए) | क्षैतिज busbar | ≤3200 |
ऊर्ध्वाधर बसबार | 1000 | |
अल्पकालिक रुकावट वर्तमान (का). | क्षैतिज busbar | 80/176 |
ऊर्ध्वाधर बसबार | 65/145 | |
संलग्नक सुरक्षा स्तर | IP4X | |
आयाम (ऊंचाई × चौड़ाई × गहराई) | 2200×400(600、800、1000) ×600(800、1000) | |
प्रदर्शन विशेषताएं
डिवाइस का बुनियादी फ्रेम एक संयुक्त विधानसभा संरचना है, मानक प्रोफाइल के साथ मिलकर, और फ्रेम सामग्री को संसाधित और ठंडे रोल किए गए प्लेटों से इकट्ठा किया जाता है.
संरचनात्मक विशेषताएं:
द फ्रेम के मूल भाग 8 एमएफ हैं ठंडे चश्मे, और दोनों मोटापे के साथ बढ़ते हैं छेद 20 मिमी और क्रमशः 100 मिमी, फ्रेम असेंबली को लचीला और सुविधाजनक बनाता है।
फ्रेम को कार्यात्मक इकाई कक्ष, क्षैतिज बस कक्ष और केबल कक्ष में विभाजित किया गया है, और कक्षों को इस्पात प्लेटों द्वारा अलग किया जाता है।.कार्यात्मक इकाइयां खुद भी एक-दूसरे से अलग हैं, जिससे दुर्घटना के प्रभाव के दायरे को सीमित कर दिया जाता है।और ऊपरी कवर प्लेट को क्षैतिज बसबारों की स्थापना की सुविधा के लिए खोला जा सकता है।
कार्यात्मक इकाइयों के दरवाजे यांत्रिक इंटरलॉकिंग तंत्र से लैस हैं, जो विद्युत झटके के खिलाफ सुरक्षा में सुधार करते हैं।
सभी विद्युत घटकों को कार्यात्मक इकाई में तय किया जाता है, जबकि मुख्य घटकों (सर्किट ब्रेकर) को खींच लिया जाता है। बाहर या प्लग इन, जो बनाए रखना और ओवरहाल करना आसान है।
जब मंत्रिमंडल की गहराई से जीसीएस -0.4 कम वोल्टेज पुल-आउट स्विचगियर, इसे क्रॉस-माउंटेड और उपयोग किया जा सकता है।
प्रकार
उपयोग के अनुसार, यह बिजली वितरण केंद्र में विभाजित किया जा सकता है (पीसी कैबिनेट) और बिजली मोटर नियंत्रण केंद्र (MCCकैबिनेट के अनुसार); स्थापना विधि, इसे दो प्रकारों में विभाजित किया गया है: दीवार अलगाव और दीवार स्थापना; ऑपरेशन के अनुसार, इसे एकल पक्षीय ऑपरेशन और दो पक्षीय ऑपरेशन में विभाजित किया गया है; संरचनात्मक रूप के अनुसार, दो प्रकार के साइड आउटलेट और रियर आउटलेट हैं
कैबिनेट विभाजन
बिजली वितरण केंद्र (पीसी)
पीसी कैबिनेट को चार डिब्बे में विभाजित किया गया है:
क्षैतिज बसबार डिब्बे: कैबिनेट के शीर्ष पर
फंक्शन यूनिट डिब्बे: कैबिनेट के सामने दाईं ओर केबल डिब्बेः कैबिनेट के पीछे
डिकंप्रेशन चैनलः बसबार डिब्बे के सामने
जीडीएफ एक निश्चित विभाजन स्विचगियर एक है 3b अलगाव विधि, जो मुख्य रूप से मुख्य घटक डिब्बे में परिलक्षित होती है, माध्यमिक घटक डिब्बे और केबल और बस कनेक्शन डिब्बे सभी अलग-अलग कार्यात्मक स्थान हैं।मुख्य और द्वितीयक घटक डिब्बे कैबिनेट के सामने स्थित हैं, केबल डिब्बे कैबिनेट के पीछे स्थित है, बसबार डिब्बे कैबिनेट के शीर्ष पर और कैबिनेट पक्ष के बीच स्थित है, और पेशेवर गर्मी विघटन और दबाव राहत चैनल में स्थित है। बस के डिब्बे के सामने।
3B अलगाव प्राप्त करने के लिए प्रमुख उपाय:
क.प्रत्येक कार्यात्मक इकाई डिब्बे व्यक्तिगत रूप से संलग्न हैं;
ख. .क्षैतिज बस डिब्बे को कार्यात्मक इकाई डिब्बे और केबल डिब्बे के बीच धातु प्लेट द्वारा अलग किया जाता है;
सी.द्वितीयक तत्व का डिब्बे और मुख्य तत्व का डिब्बे धातु की प्लेटों द्वारा अलग हैं;
डी. .कार्यात्मक इकाई कमरे और ऊर्ध्वाधर बसबार कमरे और दबाव राहत चैनल धातु प्लेटों या इन्सुलेशन प्लेटों द्वारा अलग किए जाते हैं, और द फ़ंक्शन यूनिट रूम और दबाव राहत चैनल के बीच विभाजन एक वाल्व से सुसज्जित है, जब आर्क कार्यात्मक इकाई रूम में ट्रिगर किया जाता है, तो वाल्व आर्क को कार्यात्मक डिब्बे या उस स्थिति में सीमित करने के लिए खोला जाता है जहां आर्क होता है, और दबाव राहत चैनल खोला जाता है, ताकि सुनिश्चित किया जा सके कि जब एक इकाई विफल हो जाती है, तो आर्क दूसरे को प्रभावित नहीं करेगा इकाइयों।
ई.कार्यात्मक इकाई के कमरे धातु की प्लेटों द्वारा अलग हैं।
Busbar प्रणाली
द स्विच कैबिनेट का मुख्य बस कैबिनेट के शीर्ष पर सेट किया जाता है, और बिजली वितरण बस (उर्ध्वाधर बसबार) एक बंद ऊर्ध्वाधर चैनल में इकट्ठा किया जाता है, जो आर्क के कारण होने वाले निर्वहन को रोक सकता है और मानव संपर्क को रोक सकता है
एक स्वतंत्र के साथ कैबिनेट तैयार है पीई ग्राउंड सिस्टम और एक न्यूट्रल ड्राइवर, जो पूरे डिवाइस में कैबिनेट के नीचे स्थापित किया जाता है और प्रत्येक सर्किट को जमीन या निकट शून्य से जुड़ा जा सकता है।सब सेक्सी मूवी सेक्सी आधार विश्वसनीयता।
द तटस्थ बस और तटस्थ सुरक्षा बस कार्यात्मक इकाई डिब्बे के निचले भाग के समानांतर स्थापित किया जाता है और ऊर्ध्वाधर स्थापित किया जाता है कमरे में, और यदि एन तार और पीई तार एक इन्सुलेटर द्वारा अलग हो जाते हैं, तो एन तार और पीई तार अलग-अलग उपयोग किए जाते हैं, और यदि कंडक्टर दोनों के बीच कम हो जाता है , यह तैयार है पी / एन लाइन।
ग्राउंड सिस्टम की रक्षा करें
डिवाइस के सुरक्षा सर्किट में दो भाग होते हैंः एक पीई तार (या पेन तार) कि अलग से स्थापित किया जाता है और व्यवस्था की पूरी लंबाई के माध्यम से चला जाता है और एक संचालित संरचनात्मक हिस्सा।
डिवाइस में धातु के संरचनात्मक भाग, दरवाजे और घड़ी की सीलिंग प्लेट को छोड़कर, गैल्वनिज किए जाते हैं, और कनेक्शन संरचनात्मक भागों सावधानीपूर्वक डिजाइन किया गया है ताकि यह एक निश्चित शॉर्ट सर्किट वर्तमान को पारित कर सके।
कार्यात्मक इकाइयों
एमसीसी कैबिनेट में 4 कार्यात्मक इकाइयां हैं:
6E: ऊंचाई 150 × चौड़ाई 600 × गहराई 400 8E: ऊंचाई 200 × चौड़ाई 600 × गहराई 400 16E: ऊंचाई 400 × चौड़ाई 600 × गहराई 400 24E: ऊंचाई 600 × चौड़ाई 600 × गहराई 400
मैकेनिकल इंटरलॉक
प्रत्येक कार्यात्मक इकाई के ऑपरेटिंग तंत्र और इकाई कमरे के दरवाजे के पैनल को यह सुनिश्चित करने के लिए एक यांत्रिक इंटरलॉकिंग तंत्र से लैस किया गया है कि दरवाजे के पैनल बंद स्थिति में नहीं खोला जा सकता है, और दरवाजा पैनल पर ऑपरेटिंग तंत्र को बंद या खोलने की स्थिति में सर्किट ब्रेकर को लॉक करने के लिए बंद किया जा सकता है गैर ऑपरेटर के कारण होने वाली दुर्घटनाओं को रोकने के लिए।
प्रयोग करना
घरेलू और विदेशी स्थिर कम वोल्टेज स्विच जीडीएफ-0.4 प्रकार अलग-अलग तय कम वोल्टेज स्विचगियर डिज़ाइन किया गया है हमारी कंपनी द्वारा विकसित तकनीकी के अनुसार स्तर और संरचनात्मक विशेषताओं of कैबिनेट 。एसी के लिए उपयुक्त है 50हर्ट्ज, रेटेड कामकाजी वोल्टेज के बिजली, बिजली के रूप में प्रणाली में 400V, काम वर्तमान का 2500A और नीचे बिजली उत्पादन के लिए इस्तेमाल किया जाता है, ट्रांसमिशन, और वितरण प्रणाली ऊर्जा रूपांतरण और संरक्षण नियंत्रण।
उपयोग पर्यावरण
(1)परिवेश का तापमान 40 डिग्री सेल्सियस से अधिक नहीं है और -5 डिग्री सेल्सियस से कम नहीं है। द 24 घंटे के लिए औसत तापमान अधिक नहीं है 35 डिग्री सेल्सियस
(2)इसकी ऊंचाई 2000 मीटर से अधिक नहीं होगी।
(3)आस-पास की हवा की सापेक्ष नमी 40 °C के तापमान पर 50% से अधिक नहीं होनी चाहिए, और एक बड़ा सापेक्ष आर्द्रता की अनुमति दी जानी चाहिए निचले तापमान पर, जैसे कि 20 डिग्री सेल्सियस पर 90%।
(4)डिवाइस की झुकाव और ऊर्ध्वाधर सतह को स्थापित होने पर 5% से अधिक नहीं होना चाहिए, और पूरे कैबिनेट अपेक्षाकृत सपाट होना चाहिए।
(5)डिवाइस को एक ऐसी जगह पर स्थापित किया जाना चाहिए जहां हिंसक कंपन और झटका नहीं है और यह इलेक्ट्रिक घटकों को होने के लिए पर्याप्त नहीं है। corroded.
 |

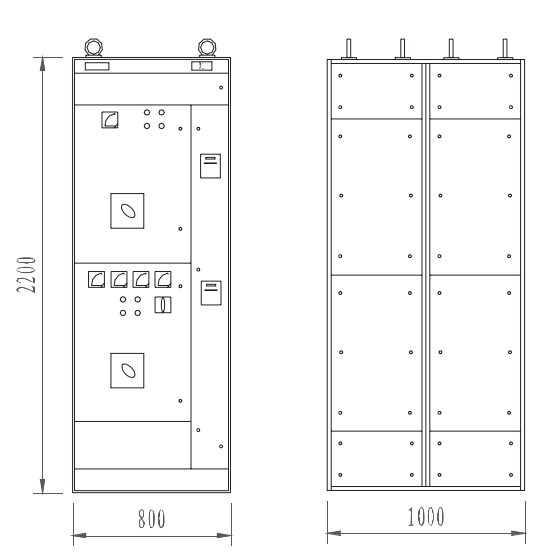

| चित्र 1 बसबार कैबिनेट और इनलेट कैबिनेट] प्रकार रूपरेखा आकार |
 |

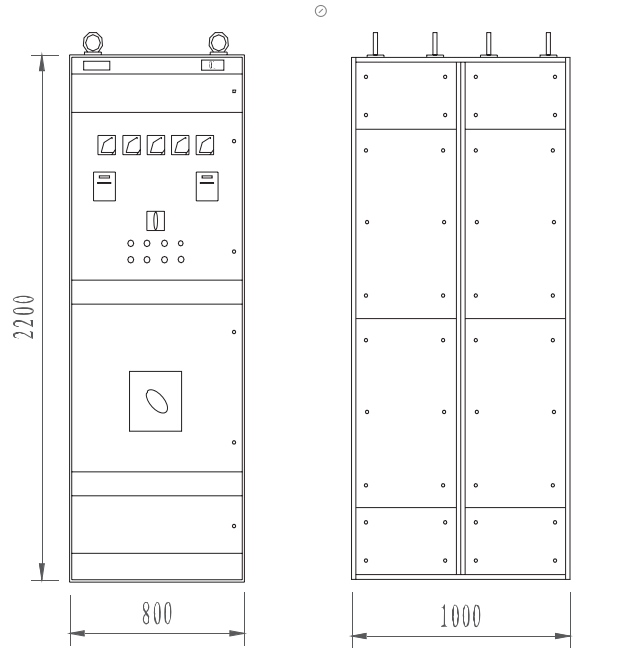

| चित्र 2 इनलेट कैबिनेट प्रकार II के आयाम |
 |

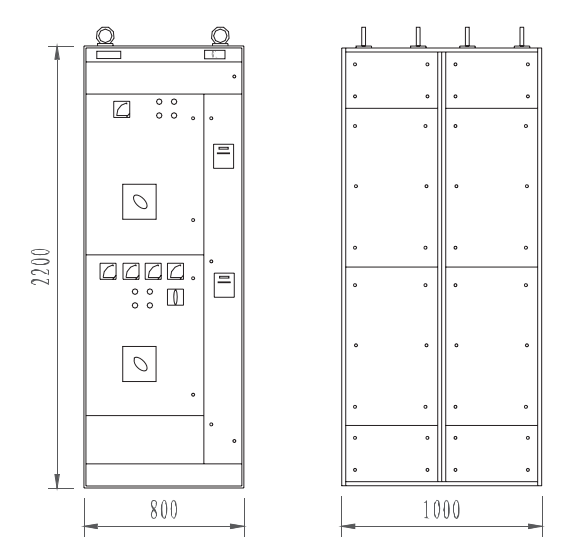

| चित्र 3 नियंत्रण कैबिनेट और कैपेसिटर कैबिनेट के समग्र आयाम |
 |

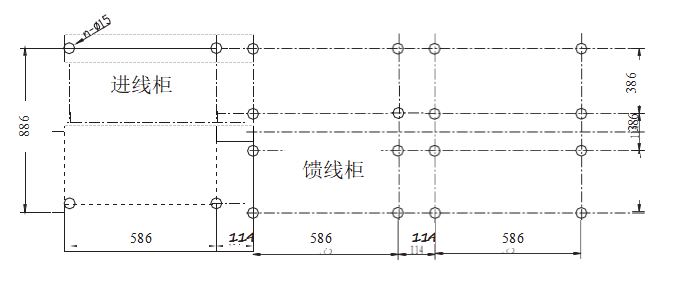

| फिगर. 4 स्थापना के आयाम |
 |

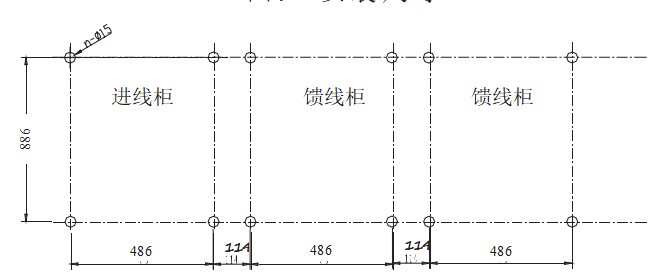

| चित्र 5 स्ट्रिंग कैबिनेट का स्थापना आकार |
