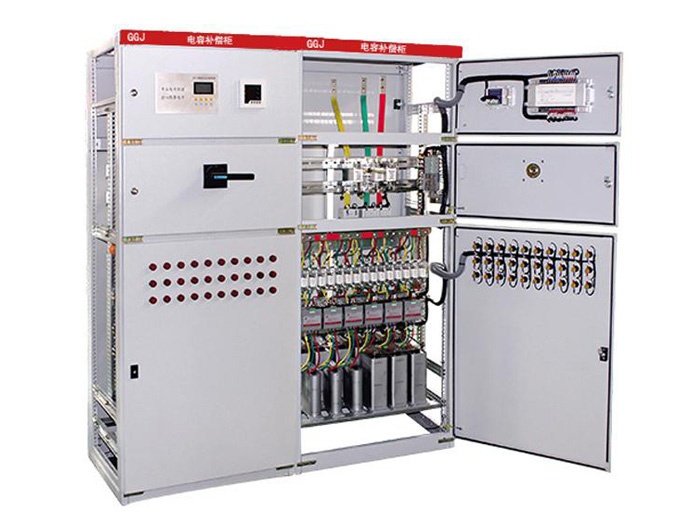

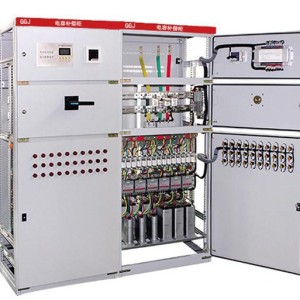

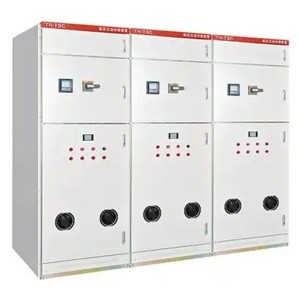

GGJ प्रकार कम वोल्टेज वितरण प्रतिक्रियाशील शक्ति मुआवजा व्यापक कैबिनेट एक नया प्रकार के आउटडोर बिजली वितरण प्रतिक्रियाशील शक्ति मुआवजा व्यापक कैबिनेट है जो सुरक्षा, अर्थव्यवस्था, तर्कसंगतता और विश्वसनीयता के सिद्धांतों के अनुरूप डिज़ाइन किया गया है।यह शहरी नेटवर्क, ग्रामीण ग्रिड परिवर्तन, औद्योगिक और खनन उद्यमों, स्ट्रीट लैंप प्रकाश व्यवस्था, आवासीय समुदायों, आदि के लिए उपयुक्त है AC 50Hz और 380V के रेटेड वोल्टेज के वितरण प्रणाली में, बिजली वितरण, नियंत्रण, सुरक्षा, प्रतिक्रियाशील बिजली मुआवजा, बिजली मीटर और अन्य मल्टी-फंक्शन, बिजली वितरण, नियंत्रण, सुरक्षा के साथ नया आउटडोर व्यापक वितरण बॉक्स, प्रतिक्रियाशील बिजली मुआवजा, बिजली मीटर और अन्य कार्यों, और उपयोगकर्ता की आवश्यकताओं के अनुसार रिसाव संरक्षण कार्यों को जोड़ सकते हैं।उत्पाद में उपन्यास संरचना, उचित संरचना, उच्च सुरक्षा स्तर, सुविधाजनक स्थापना और कमीशन, रखरखाव और ओवरहाल के लाभ हैं।उत्पाद GB7251.1-1997, GB / T15576-2008 के अनुरूप है, और 3C प्रमाणन पारित किया है, जो वर्तमान बिजली ग्रिड परिवर्तन में उपकरण का एक आदर्श कम-वोल्टेज पूर्ण सेट है।
उत्पाद मॉडल और अर्थ
G-AC कम-वोल्टेज वितरण कैबिनेट, जी विद्युत घटक निश्चित स्थापना, फिक्स्ड वायरिंग, जे-इलेक्ट्रोस्टैटिक कैपेसिटर.
GGJ श्रृंखला आउटडोर बिजली वितरण प्रतिक्रियाशील बिजली मुआवजा एकीकृत कैबिनेट 0.4kV वोल्टेज स्तर पर प्रतिक्रियाशील बिजली के वितरण, मीटरिंग, सुरक्षा और स्वचालित मुआवजा के लिए उपयुक्त है।
उत्पाद विशेषताएं
GGJ श्रृंखला कम-वोल्टेज प्रतिक्रियाशील शक्ति क्षतिपूर्ति कैबिनेट कैबिनेट, अलगाव स्विच, फ्यूज, स्विचिंग कैपेसिटर संपर्कक, थर्मल ओवरलोड रिले, बिजली कैपेसिटर और बुद्धिमान प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियंत्रक, आदि से बना है,कैबिनेट एक बंद संरचना है।
मुख्य प्रदर्शन
1. समय पर और त्वरित प्रतिक्रिया, अच्छा मुआवजा प्रभाव, विश्वसनीय कार्य, और रिसाव रक्षक भी उपयोगकर्ता की जरूरतों के अनुसार जोड़ा जा सकता है।
2. सुरक्षा कार्य। ओवरलोड, अंडरवोल्टेज, अंडरवोल्टेज, अंडरवोल्टेज, शॉर्ट सर्किट और अन्य कार्य
ऑपरेशन मोडः इसमें दो कार्य मोड हैंः स्वचालित संचालन और मैनुअल ऑपरेशन।
4. यह पावर ग्रिड के पावर फैक्टर को 0.95 से अधिक कर सकता है
संचालन की स्थिति
1. परिवेश का तापमानः-20 पेड़सी
2. वायु सापेक्ष आर्द्रता: 90% (सापेक्ष परिवेश का तापमान 20 ptc ~ 25 Patc)
ऊंचाई: 2500 मीटर से अधिक नहीं
4.पर्यावरणीय परिस्थितियां: इनडोर (बॉक्स के अंदर) स्थापना के लिए उपयुक्त, आग, विस्फोट के खतरे, गंभीर प्रदूषण, रासायनिक जंग के लिए उपयुक्त नहीं है
और वह जगह जहां हिंसक कंपन हुआ था।
स्थापना की स्थितिः जमीन के लंबवत झुकाव 5 ° से अधिक नहीं होना चाहिए
5. तकनीकी पैरामीटर:
रेटेड वोल्टेज: 380 वी
2. रेटेड आवृत्ति: 50hz
3. मुआवजे की विधिः तीन-चरण मुआवजा और एकल-चरण मुआवजा संयुक्त ।
4. मुआवजे की क्षमता: 60 किलोवाट 390 केवर
5. क्षतिपूर्ति विधि: चक्रीय स्विचन, एन्कोडिंग स्विचन, फ़ज़ी नियंत्रण स्वचालित स्विचिंग
6. भौतिक मात्रा को नियंत्रित करेंः प्रतिक्रियाशील शक्ति या प्रतिक्रियाशील वर्तमान
सबसे तेज प्रतिक्रिया समयः 0.20 ms
6. स्थापना और कमीशन
स्थापना से पहले जाँच करें
जांचें कि क्या उपकरण बरकरार हैं, क्या यादृच्छिक जानकारी और सामान पूरा हैं, और यदि आपको कोई समस्या मिलती है तो निर्माता से समय पर संपर्क करें।
2. शक्ति से पहले निरीक्षण और प्रयोग
उत्पाद स्थापित होने के बाद, निम्नलिखित वस्तुओं का निरीक्षण और परीक्षण करने की आवश्यकता है।
जांचें कि क्या कैबिनेट सूखी और साफ है।
2) क्या विद्युत घटकों का ऑपरेटिंग तंत्र लचीला है, इसमें कोई जैमिंग या अत्यधिक ऑपरेटिंग बल नहीं होना चाहिए।
3) क्या मुख्य विद्युत घटकों का ऑन/ऑफ विश्वसनीय और सटीक है, और क्या सहायक संपर्कों का ऑन/बंद विश्वसनीय और सटीक है।
4) क्या उपकरण का अनुपात और ध्रुवीयता इंगित करता है और ट्रांसफार्मर सही हैं।
5) क्या बस कनेक्शन अच्छा है, और क्या इसका इन्सुलेशन समर्थन करता है, बढ़ते भागों और सहायक उपकरण दृढ़ और विश्वसनीय हैं।
6)500-वोल्ट के मेगाओहम मीटर के साथ मापते समय इन्सुलेशन प्रतिरोध 10 मेगाओहम से कम नहीं होना चाहिए, और इलेक्ट्रॉनिक उपकरणों, कम्पेसिटर और वर्तमान-उपयोग वाले उपकरणों जैसे कॉइल को ब्राउज़िंग करते समय डिस्कनेक्ट किया जाना चाहिए।
3. पावर-ऑन डिबगिंग
स्वचालित प्रतिक्रियाशील बिजली मुआवजा नियंत्रक का डीबगिंग
नियंत्रक को इनपुट, काटने की सीमा, देरी समय और ओवरवोल्टेज सीमा के लिए प्रासंगिक मानकों के अनुसार समायोजित किया गया है, और यदि इसे फिर से समायोजित करने की आवश्यकता है, तो कृपया इसे स्वचालित प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियंत्रक के निर्देशों के अनुसार समायोजित करें।
उपयोग और रखरखाव के लिए सावधानियां
1) उत्पाद के संचालन, रखरखाव और ओवरहाल योग्य विद्युत कर्मियों द्वारा किया जाना चाहिए।
2) रखरखाव के दौरान, बिजली की आपूर्ति को पहले डिस्कनेक्ट किया जाना चाहिए, और फिर मुआवजा संधारित्र के निर्वहन के बाद मरम्मत की जाती है।
3) नियमित मरम्मत करें।
5)यदि एकीकृत वितरण बॉक्स का मुख्य स्विच चाकू स्विच का चयन करता है, तो व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए किसी भी लोड के मामले में चाकू स्विच को विभाजित और बंद किया जाना चाहिए।
6)यदि उपयोगकर्ता एक प्रतिक्रियाशील शक्ति मुआवजा डिवाइस के साथ एक व्यापक वितरण बॉक्स चुनता है, तो उत्पाद में स्वचालित प्रतिक्रियाशील शक्ति मुआवजा नियंत्रक को निर्देश मैनुअल के सख्ती से अनुसार संचालित और निरीक्षण किया जाना चाहिए।
8.आकार और स्थापना आकार
कैबिनेट आयाम (मिमी) | उच्च | चौड़ा | गहरी |
2000 2200 | 600 800 1000 1200 | 600 800 1000 |
