ऊर्जा कुशल ट्रांसफार्मर एक प्रकार के बिजली ट्रांसफार्मर हैं जो अनुकूलित डिजाइन, नई सामग्री को अपनाने और उन्नत विनिर्माण प्रक्रियाओं के माध्यम से ऑपरेशन के दौरान ऊर्जा खपत को काफी कम करता है।वे व्यापक रूप से बिजली संचरण, औद्योगिक उत्पादन, बिजली वितरण के निर्माण और अन्य क्षेत्रों में उपयोग किए जाते हैं, जो ऊर्जा उपयोग दक्षता में सुधार और ऊर्जा अपशिष्ट को कम करने में महत्वपूर्ण भूमिका निभाते हैं।
ऊर्जा कुशल ट्रांसफार्मर के मुख्य लाभ
1.कम नुकसान की विशेषताएं
कम नो-लोड हानि: कोर संरचना में सुधार (जैसे कि चरणबद्ध जोड़ों को अपनाने) और उच्च पारगम्यता सामग्री (उदाहरण के लिए,उन्मुख सिलिकॉन स्टील शीट), हिलिस्तीन हानि और कोर में उड़ी हुई वर्तमान हानि कम हो जाती है।उदाहरण के लिए, 30Q130 जैसी उच्च-ग्रेड सिलिकॉन स्टील शीट का उपयोग करने वाले ट्रांसफार्मर पारंपरिक उत्पादों की तुलना में 30% से अधिक के नो-लोड नुकसान को कम कर सकते हैं।
कम लोड हानिः उच्च चालकता वाले तांबे के तार (उदाहरण के लिए,ऑक्सीजन मुक्त तांबे के तारों) या एल्यूमीनियम के तारों (उदाहरण के लिए,दुर्लभ पृथ्वी एल्यूमीनियम मिश्र धातु के तारों) का उपयोग किया जाता है, और घुमावदार संरचना को अनुकूलित किया जाता है (जैसे कि फोइल विंडिंग और ट्रांसपोसेड कंडक्टर) विंडिंग में प्रतिरोध हानि और अतिरिक्त हानि को कम करने के लिए।रेटेड लोड के तहत, ऊर्जा कुशल ट्रांसफार्मरों का लोड नुकसान आमतौर पर सामान्य ट्रांसफार्मरों की तुलना में 10%-20% कम होता है।
2.उच्च ऑपरेटिंग दक्षता: नो-लोड हानि और लोड हानि में कमी के कारण, ऊर्जा कुशल ट्रांसफार्मरों की परिचालन दक्षता विभिन्न लोड दरों के तहत सामान्य ट्रांसफार्मरों की तुलना में अधिक है।विशेष रूप से हल्के लोड ऑपरेशन के दौरान (उदाहरण के लिएवितरण ट्रांसफार्मर अक्सर 30%-60% लोड दर पर काम करते हैं), ऊर्जा-कुशल ट्रांसफार्मरों का दक्षता लाभ अधिक स्पष्ट है, जो दीर्घकालिक ऑपरेशन के दौरान ऊर्जा अपशिष्ट को प्रभावी रूप से कम कर सकता है।
3.लंबी सेवा जीवनः उच्च तापमान प्रतिरोध (जैसे वर्ग एन इन्सुलेशन पेपर और उच्च तापमान प्रतिरोधी इन्सुलेशन तेल) के साथ इन्सुलेशन सामग्री का उपयोग किया जाता है, और गर्मी वितरण डिजाइन को अनुकूलित किया जाता है (जैसे गर्मी वितरण क्षेत्र में वृद्धि और मजबूर तेल परिसंचरण शीतलन को अपनाने) ट्रांसफार्मर की थर्मल स्थिरता में सुधार करने, इसकी सेवा जीवन का विस्तार करने, और अप्रत्यक्ष रूप से ऊर्जा और संसाधन खपत को कम करने के लिए उपकरण प्रतिस्थापन के कारण।

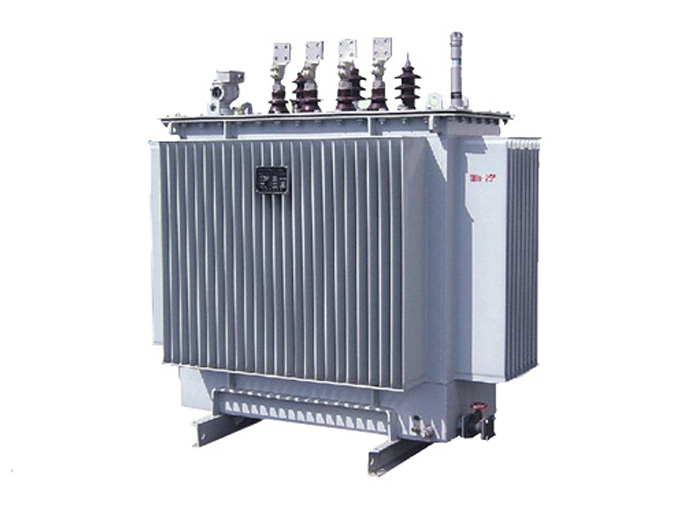

ऊर्जा कुशल ट्रांसफार्मर के मुख्य प्रकार 1. S11 और S13 सीरीज तेल-निहित वितरण ट्रांसफार्मर: ये चीन में व्यापक रूप से ऊर्जा कुशल तेल-निहित ट्रांसफार्मर हैं।S11 श्रृंखला एक पूरी तरह से सील संरचना और उच्च पारगम्यता सिलिकॉन स्टील शीट को अपनाती है, जिसमें S9 श्रृंखला की तुलना में नो-लोड हानि लगभग 30% कम हो गई है।S13 श्रृंखला कोर और घुमावदार डिजाइन को आगे अनुकूलित करती है, जिसमें S11 श्रृंखला की तुलना में 20% से अधिक भार हानि कम नहीं है, और इसमें बेहतर शॉर्ट-सर्किट प्रतिरोध है। 2. SCB10 और SCB13 श्रृंखला सूखे-टाइप वितरण ट्रांसफार्मर: आग और विस्फोट सुरक्षा (जैसे उच्च-उच्च इमारतों, अस्पतालों और मेट्रो) के लिए उच्च आवश्यकताओं वाले स्थानों के लिए उपयुक्त।SCB10 श्रृंखला कम लोड हानि के साथ एपॉक्सी रीन कास्टिंग तकनीक का उपयोग करती है।SCB13 श्रृंखला, कोर सामग्री और घुमावदार प्रक्रियाओं में सुधार के माध्यम से, कम आंशिक निर्वहन और कम शोर के साथ, SCB10 श्रृंखला की तुलना में नो-लोड हानि और लोड हानि दोनों को 15%-20% कम करता है। 3.अमूर्त मिश्र धातु ट्रांसफार्मर: अमूर्त मिश्र धातु सामग्री का उपयोग कोर के रूप में किया जाता है।अमूर्त मिश्र धातुओं में उत्कृष्ट चुंबकीय गुण होते हैं, और उनका नो-लोड नुकसान पारंपरिक सिलिकॉन स्टील शीट ट्रांसफार्मरों के केवल 1/3-1/5 है, जिससे उन्हें वर्तमान में सबसे कम नो-लोड नुकसान के साथ ऊर्जा-कुशल ट्रांसफार्मरों में से एक बना दिया जाता है।हालांकि, अमूर्फ मिश्र धातु सामग्री में उच्च कठोरता और भंगुरता होती है, जो प्रसंस्करण को मुश्किल बनाता है और लागत अपेक्षाकृत अधिक होती है।वे मुख्य रूप से लंबे नो-लोड ऑपरेशन समय और कम लोड दरों (जैसे ग्रामीण बिजली ग्रिड और शहरी वितरण नेटवर्क में वितरण ट्रांसफार्मर) के साथ अवसरों के लिए उपयुक्त हैं। ऊर्जा कुशल ट्रांसफार्मरों का उपयोग और प्रचार नीति समर्थनः राज्य ने ऊर्जा बचत उत्पादों के प्रचार सूची में ऊर्जा कुशल ट्रांसफार्मर शामिल किए हैं, और वित्तीय सब्सिडी, अनिवार्य ऊर्जा दक्षता मानकों और अन्य साधनों के माध्यम से सामान्य ट्रांसफार्मरों के प्रतिस्थापन को बढ़ावा देता है।उदाहरण के लिए, * विद्युत ट्रांसफार्मर के लिए ऊर्जा दक्षता और ऊर्जा दक्षता ग्रेड के न्यूनतम अनुमत मूल्य * (जीबी 20052-2021) यह निर्धारित करता है कि 1 जून, 2022 के बाद से, नए उत्पादित ट्रांसफार्मर को ऊर्जा दक्षता स्तर 2 या उससे ऊपर को पूरा करना चाहिए, जिससे उच्च ऊर्जा-उपयोग वाले उत्पादों को खत्म किया जाना चाहिए। आर्थिक लाभः यद्यपि ऊर्जा कुशल ट्रांसफार्मरों की प्रारंभिक खरीद लागत सामान्य ट्रांसफार्मरों की तुलना में 10%-30% अधिक है, लेकिन लागत आमतौर पर दीर्घकालिक ऊर्जा बचत के माध्यम से 3-8 वर्षों के भीतर बरामद की जा सकती है।एक उदाहरण के रूप में 1000kVA S13 श्रृंखला तेल-निहित ट्रांसफार्मर को लेते हुए, S9 श्रृंखला की तुलना में, यह प्रतिवर्ष लगभग 5000-8000 किलोवाट बिजली बचा सकता है।0.8 युआन / kWh की औद्योगिक बिजली की कीमत के आधार पर, वार्षिक बिजली की लागत बचत 4000 से 6400 युआन तक है। अंत में, ऊर्जा-कुशल ट्रांसफार्मर बिजली प्रणालियों में ऊर्जा संरक्षण और खपत में कमी के लिए प्रमुख उपकरण हैं।उनके प्रचार और अनुप्रयोग "डबल कार्बन" लक्ष्यों को प्राप्त करने और ऊर्जा संरचना परिवर्तन को बढ़ावा देने के लिए बहुत व्यावहारिक महत्व का है।सामग्री प्रौद्योगिकी और विनिर्माण प्रक्रियाओं की निरंतर उन्नति के साथ, ऊर्जा-कुशल ट्रांसफार्मरों के प्रदर्शन में और सुधार होगा, और उनकी लागत धीरे-धीरे कम हो जाएगी, जिससे भविष्य में विभिन्न क्षेत्रों में व्यापक अनुप्रयोग होंगे।
